Измеритель освещенности Люкс СФ-1

Измеритель освещенности Люкс СФ-1 предназначен для контроля освещенности, создаваемой автомобильными фарами ближнего и дальнего света с типом светораспределения C (HC), CR (HCR) и R (HR) ДСТУ 3649-97. Может применяться на заводах-изготовителях и станциях технического обслуживания автомобилей, в диагностических лабораториях.

При выпуске из производства проходит индивидуальную метрологическую аттестацию.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Измеритель освещенности Люкс СФ-1 предназначен для контроля освещенности, создаваемой автомобильными фарами ближнего и дальнего света с типом светораспределения C (HC), CR (HCR) и R (HR) ДСТУ 3649-97. Может применяться на заводах-изготовителях и станциях технического обслуживания автомобилей, в диагностических лабораториях.

При выпуске из производства проходит индивидуальную метрологическую аттестацию.

Конструкция и принцип работы

Принцип измерения освещенности основан на преобразовании светового потока, падающего на фотоприемник, в электрический сигнал, величина которого, после соответствующей обработки, индицируется цифровым показывающим устройством.

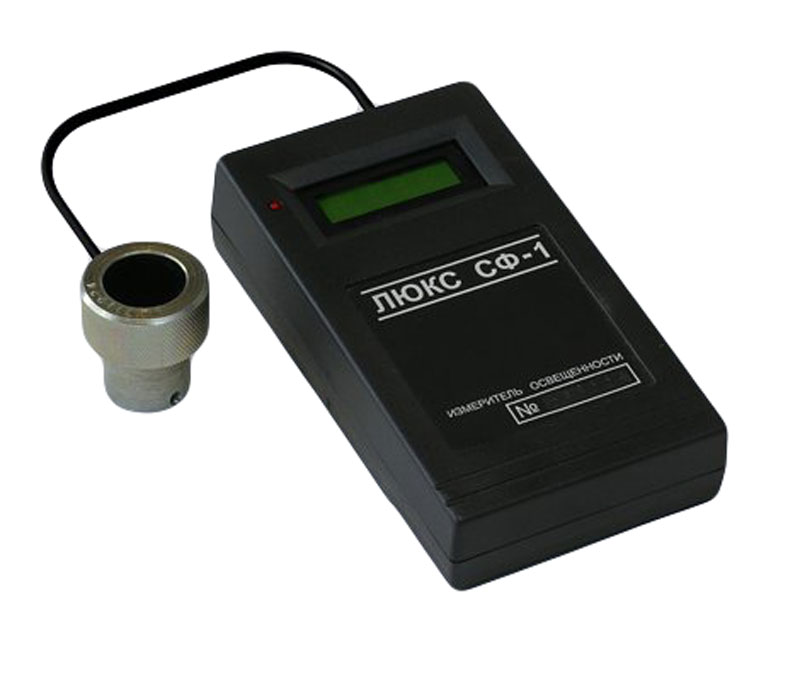

Прибор собран в пластмассовом корпусе, на лицевой панели которого размещен жидкокристаллический индикатор. Переключатель диапазонов, совмещенный с выключателем питания, установлен на верхней торцевой стенке корпуса.

Выносной фотоприемник соединяется с корпусом электронного блока кабелем. В корпусе фотоприемника размещены фотодатчик и корректирующий светофильтр, обеспечивающий интегральную характеристику, близкую к спектральной характеристике человеческого глаза. Верхняя часть фотоприемника снабжена резьбой для установки ослабляющей насадки при измерении освещенности 4500 лк.

Индикация предельного разряда элемента питания осуществляется с помощью светодиода. Элемент питания располагается в специальном отсеке, доступ к которому производится путем отсоединения крышки от корпуса электронного блока.

Технические характеристики
Параметр Значение
Измеряемые значения освещенности 30, 64, 120, 400, 4500 лк
Относительная погрешность измерения освещенности ± 15 %
Количество диапазонов измерения 2
Индикация результата измерения визуальная
Время прогрева, не более 3 мин.
Питание батарея типа РР3 9 В
Габаритные размеры:
фотоприемника* 30 х 25 мм
электронного блока 60 х 80 х 52 мм
Масса, не более 0,315 кг



Комплект поставки
Наименование Количество
Блок электронный с выносным фотоприемником 1 шт.
Батарея типоразмера РР3 9V 1 шт.
Насадка ослабляющая 1 шт.
Паспорт СФ-1.00.00.000 ПС 1 шт.
Упаковка транспортная 1 шт.
