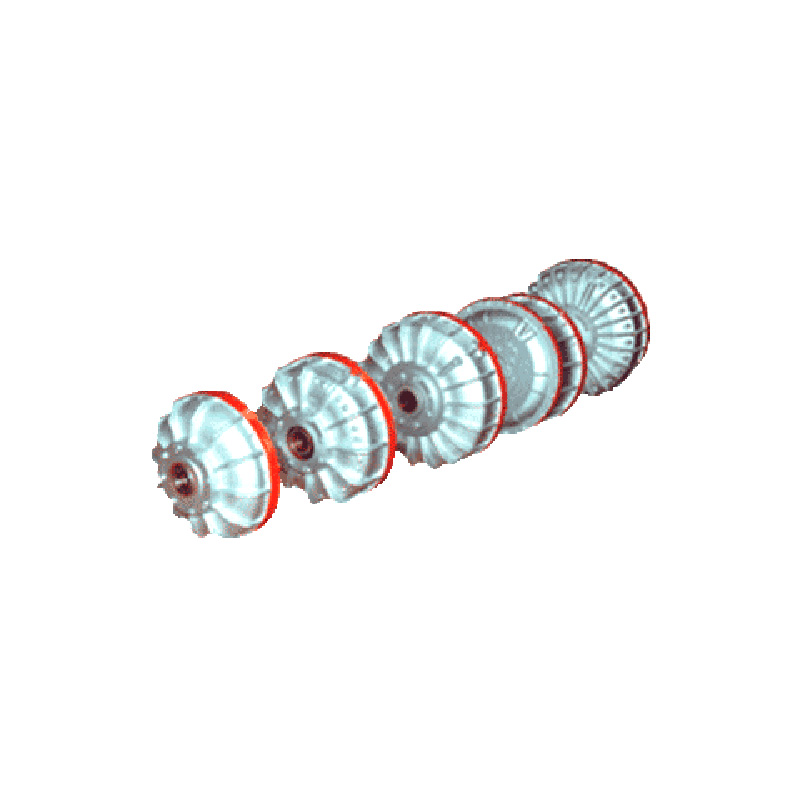

Гидромуфты ГП, ГПЭ, ГПБ предназначены для увеличения срока службы и эксплуатационной надежности машин. Это достигается отсутствием жесткой связи между двигателем и исполнительным органом.
Преимущества использования гидромуфт в приводах машин:
Гидромуфты ГП, ГПЭ, ГПБ предназначены для увеличения срока службы и эксплуатационной надежности машин. Это достигается отсутствием жесткой связи между двигателем и исполнительным органом.
Преимущества использования гидромуфт в приводах машин:
- улучшение статических и пусковых характеристик машины;
- защита привода от динамических перегрузок при резкой остановке рабочего органа машины (например, при заклинивании цепи скребкового конвейера);
- ограничение крутящего момента заданной величиной в режимах пуска и торможения, что предохраняет двигатель, привод и рабочий орган машины от недопустимых перегрузок;
- равномерное распределение нагрузки на двигатели при многодвигательной системе привода, возможность поочередного пуска двигателей для снижения величины пиковых токов в электросети;
- демпфирование и снижение амплитуды крутильных колебаний в приводах, возникающих при работе машины.
Параметр | Гидромуфта | |||||
ГПЭ 345У | ГПЦ 345У | ГПЦ 400В | ГПЦ 400В -01 | 1ГПЭ 400У | 1ГПЭ 400Ух2 | |
Рабочий диаметр, мм | 345 | 345 | 400 | 400 | 400 | 400 |
Мощность при работе, кВт | 10,99-32,01 | 11,501 | 30,001 | 37,001 | 36,99…55,01 | 74,99…110,01 |
Вращение вала в диапазоне (раз / минута) | 1500 раз | 1500 раз | 1475 раз | 1475 раз | 1500 раз | 1500 раз |
Входной вал имеет крутящий момент, НМ | 77,99…207,01 | 78,01 | 194,01 | 240,01 | 239,99-356,01 | 485,99…712,01 |
Отношение пускового и номинального момента, Нм | 1,999…2,901 | 1,999…2,901 | 1,999…..2,501 | 1,999…..2,501 | 1,999…2,901 | 1,999…2,901 |
Отношение цифрового динамического и номинального момента за 0.5 с | 3,5 | 3,5 | - | - | 3,5 | 3,5 |
Размер скольжения макс. % | Три | Пять | Пять | Пять | Три | три |
Вид рабочей жидкости | Негорючая эмульсия | |||||
Количество рабочей жидкости, л | 4,299-5,401 | 5,000 | 6,000 | 7,499 | 6,999-7,999 | 15,499-17,001 |
Защита давления срабатывает при показетеле | 1,5 Мпа | 1,5 Мпа | - | - | 1,5 Мпа | 1,5 Мпа |
Срабатывание тепловой защиты, С | 130 | 130 | 130/150 | 130/150 | 130 | 130 |
Размеры, мм | 400*329 | 400*250 | 455*422,5 | 455*305 | 455*307 | 455*240 |
Вес не считая полумуфту и жидкость, кг | 33,499 | - | - | - | 42,799 | 73,901 |
Вес (минус рабочая жидкость), кг | 46,499 | 47,301 | 74,101 | 60,801 | 52,801 | 87,701 |
Параметр | Гидромуфта | |||||||
ГП480А | ГП480А –0,4 | 2ГП 480А | ГП 480 Ах2Э | ГПЭ570 | ГПБ 570 | |||
Рабочий диаметр, мм | 480 | 480 | 480 | 480 | 570 | 570 | ||
Размер мощности работы кВт | 89,999-132,001 | 89,999-132,001 | 89,999-132,001 | 139,999…220,001 | 159,999…315,001 | 159,999…250,001 | ||
Вал крутится со скоростью (обороты в минуту) | 1 500 единиц | 1 500 единиц | 1 500 единиц | 1 500 единиц | 1 500 единиц | 50 единиц / 1500 единиц | ||
Размер крутящего момента в входном вале, Нм | 582,99-855,01 | 582,99-855,01 | 582,99-855,01 | 905,99-1295,01 | 1035,99-2039,01 | 1035,99-1619,01 | ||
Отношение пускового и номинального момента, Нм | 1,999…2,901 | 1,399..1,901 | 1,999…..2,901 | 1,999…..2,901 | 1,999…..2,901 | 1,999…..2,901 | ||
Отношение момента динамического и номинального за время 0.5 с | Показатель 3,5 | |||||||
Размер наибольшего скольжения | Три процента | |||||||
Жидкость для работы, л | Негорючая эмульсия | |||||||
Количество рабочей жидкости, л | 13-14,5 | 12,5-14 | 12,5-14 | 27-31 | 19-23,5 | 18-21 | ||
Срабатывание тепловой защиты, С | 130 | 130 | 13/150 | 130 | 130 | 130 | ||
Срабатывание защиты по давлению, Мпа | 1,5 | 1,5 | - | 1,5 | 1,5 | 1,5 | ||
Размеры, мм | 542*378 | 542*378 | 542*417 | 542*576 | 640*473 | 640*640 | ||
Вес (минус полумуфта, минус жидкость) кг | 75,201 | 76,001 | 74,801 | 134,001 | 143,001 | - | ||
Чистый вес не считая жидкость, кг | 102,001 | 103,001 | 104,001 | 166,001 | 194,001 | 368,001 |
