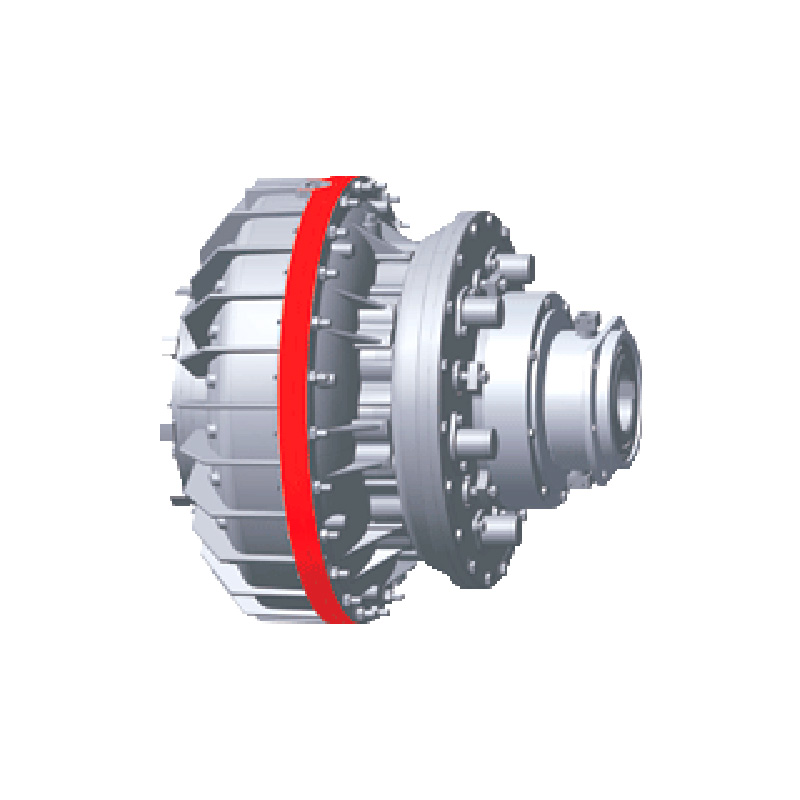

Блокируемая гидромуфта ГПБ 570 предназначена для работы в приводных блоках скребковых конвейеров, оснащенных двухскоростными электродвигателями, вместо применяемых в настоящее время муфт типа SET для соединения валов электродвигателя и редуктора.
Конструктивные особенности
Блокируемая гидромуфта состоит из двух частей: гидромуфты и фрикциона. Разгон конвейера производится штатным режимом станций типа SN2 при заблокированной гидромуфте, которая в этот период работает в режиме жесткой соединительной муфты.
Блокируемая гидромуфта ГПБ 570 предназначена для работы в приводных блоках скребковых конвейеров, оснащенных двухскоростными электродвигателями, вместо применяемых в настоящее время муфт типа SET для соединения валов электродвигателя и редуктора.
Конструктивные особенности
Блокируемая гидромуфта состоит из двух частей: гидромуфты и фрикциона. Разгон конвейера производится штатным режимом станций типа SN2 при заблокированной гидромуфте, которая в этот период работает в режиме жесткой соединительной муфты.
Через 5-7 секунд после выхода конвейера на рабочую скорость (приводной электродвигатель 1500 об/мин) муфта разблокируется и переходит в режим гидромуфты, что обеспечивает:
- Защиту электродвигателя и привода (а значит всей машины) от статических перегрузок.
- Защиту редуктора и всей машины от перегрузок, возникающих при экстренных заклиниваниях тягового органа.
- Уменьшение крутильных колебаний.
- Распределение нагрузки между приводными блоками в многоприводных машинах.
Монтаж муфты осуществляется следующим образом:
- Щит с гидроцилиндром и узлом нажимного подшипника крепится на фланец электродвигателя.
- Полумуфта с механизмом блокировки монтируется на валу электродвигателя.
- Гидромуфта устанавливается на вал редуктора.
- Электродвигатель с узлами (см. п.1, п.2) соединяется через проставку с редуктором.
| Активный диаметр, мм | 570 | ||
| Номинальная мощность, кВт | 55/160 | 65/200 | 85/250 |
| Синхронная частота вращения вала двигателя, об/мин | 500/1500 | ||
| Номинальный крутящий момент входного вала, Нм | 1076/1029 | 1272/1290 | 1637/1612 |
| Отношение максимального момента к номинальному в режиме гидромуфты, Нм | 2,7 | 2,4...2,7 | 2,3...2,7 |
| Отношение динамического момента к номинальному за время торможения 0,5 с в режиме гидромуфты, не более | 3,5 | ||
| Номинальное скольжение в режиме гидромуфты, %, не более | 3 | ||
| Рабочая жидкость | 1,5...3% водная эмульсия гидрожидкости ФМИ-РЖ ТУ У 23.2-00152394-015-2003 |
||
| Количество заливаемой рабочей жидкости, дм3 (л) | 18 | 19,5 | 20,7 |
| Температура срабатывания тепловой защиты, °С | 130-10/150±10 | ||
| Габаритные размеры, мм | 640x640 | ||
| Масса (без рабочей жидкости), кг | 365 | ||
