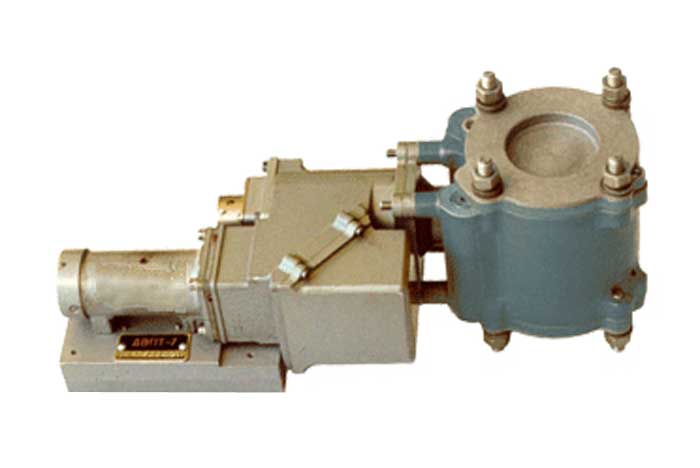

Электроприводный кран ЭПК-35Н

Электроприводный кран ЭПК-35Н предназначен для применения в топливных магистралях самолета.

Конструктивное исполнение

Электроприводный кран представляет собой единый агрегат в состав которого входит:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Электроприводный кран ЭПК-35Н предназначен для применения в топливных магистралях самолета.

Конструктивное исполнение

Электроприводный кран представляет собой единый агрегат в состав которого входит:

  • электропривод (состоит из электродвигателя, редуктора, блока микровыключателей, соединителя),
  • гидравлическая часть (состоит из корпуса с двумя термоклапанами, сферического затвора, механического указателя положения сферического затвора).
Технические характеристики
Параметры Значение
Рабочая жидкость НГЖ-5У
Диапазон рабочих температур, °С -60...+60
Время полного открытия/закрытия, сек не более 5
Условный диаметр проходного сечения, мм 35
Номинальное напряжение питания, В 27
Максимальный потребляемый ток, А не более 2,3
Пусковой ток, А 4,5
Давление рабочей жидкости, МПа 0,25 ... 0,4
Гидравлическое сопртивление полностью открытого крана при расходе 500 л/мин, МПа 0,005
Перепад давления срабатывания термоклапанов, МПа 0,35 ... 0,45
Ресурс до первого ремонта и межремонтный ресурс, л.ч., не менее 15 000
Масса ЭПК-35Н, кг 1,5
