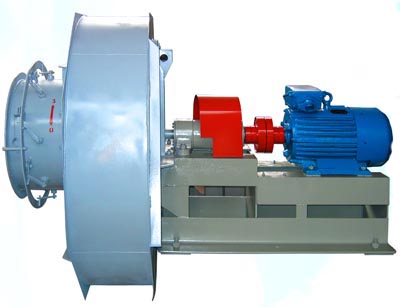

Дымосос Д-6

Дымосос Д-6 предназначены для подачи воздуха в топочные камеры котлоагрегатов котельных цехов тепловых электростанций или крупных промышленных котельных установок.

Центробежные дымососы одностороннего всасывания типа Д 167-37 №6 предназначены для отсасывания дымовых газов из котлоагрегатов, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок газомазутных котельных агрегатов.

Условия эксплуатации

• Температура перемещаемой среды ВД от -30 С до 80 С, Д — до 200 С и кратковременно до 250 С в стандартном исполнении;
• Дымососы предназначены для перемещения агрессивных сред, при условии, что заказанный материал проточной части не поддается износу перемещаемой средой;
• Тягодутьевые машины применяют в технологических установках для перемещения не агрессивных газов с остаточной запыленностью удаляемого продукта не более 2 г/м3;
• Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом), в макроклиматических районах в условиях умеренного (У) и тропического (Т) климата 2 категории размещения по ГОСТ 15150-69.

Варианты изготовления

• Исполнение 1-е и 3-е;
• Из углеродистой стали в стандартном исполнении;
• Из различных марок нержавеющих сталей;
• Во взрывозащищенном исполнении (из разнородных металлов) по ДНАОП 0.00-1.18-98;
• Тягодутьевые машины изготавливают правого и левого вращения.

Общие сведения

• Д-6 — дымосос радиальный;
• ВД — вентилятор дутьевой;
• Одностороннего всасывания;
• Рабочее колесо сварное с назад загнутые лопатки в количестве 32 шт;
• Корпус спиральный поворотный.

Монтаж

• Тягодутьевые машины Д 167-37 №6 и ВД 167-37 №6 поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
• Для установки тягодутьевых машин должен быть спроектирован и сооружен фундамент согласно чертежам общего вида;
• Монтаж тягодутьевой машины должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
• Место установки выбирается таким образом, чтобы уровни шума и вибрации, создаваемые системой газоходов на рабочих местах, не превышали требований ГОСТ 12.1.003 и ГОСТ 12.1.012;
• Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
• Металлоконструкции машины должны быть покрыты снаружи слоем тепловой изоляции;
• Конструкция тягодутьевых машин не рассчитана на восприятия нагрузки от масс и теплового расширения подводящих и отводящих газопроводов. Перед тягодутьевыми машинами и за ними должны устанавливаться компенсаторы.

Демонтаж

• Для предварительного осмотра, выяснения вибрации или поломки, на корпусе тягодутьевой машины предусмотрен люк. Сняв смотровой люк, возможно осмотреть проточную часть тягодутьевой машины, при необходимости возможен съем корпуса.
• Для снятия корпуса на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
• Выем ротора осуществляется через отверстие в стенке корпуса, расположенной между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемным диском корпуса.
