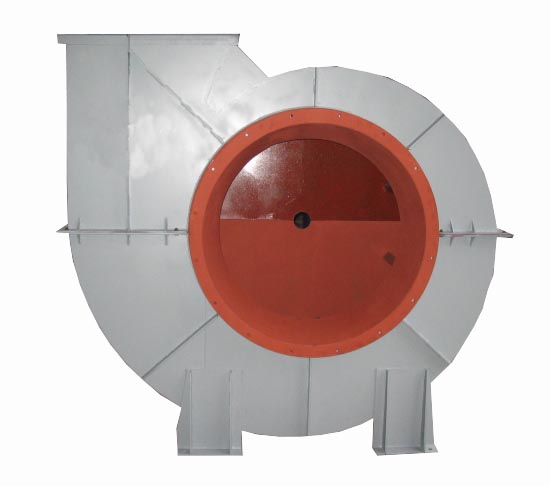

Дымосос Д-15,5 используют для удаления (отсоса) дымовых газов из топок котельных агрегатов паропроизводительностью 4-160 т/ч, оборудованных эффективно действующими системами золоулавливания. Допускается применение дымососов в технологических установках для перемещения неагрессивных газов с запыленностью твердыми частицами до 2 г/м3. Рассчитаны на продолжительный режим работы при температуре газов на входе до 250 С в помещении и на открытом воздухе в условиях умеренного климата (климатическое исполнение У, категории размещения 1, 2, 3 и 4, ГОСТ 15150-69).
Дымосос Д-15,5 используют для удаления (отсоса) дымовых газов из топок котельных агрегатов паропроизводительностью 4-160 т/ч, оборудованных эффективно действующими системами золоулавливания. Допускается применение дымососов в технологических установках для перемещения неагрессивных газов с запыленностью твердыми частицами до 2 г/м3. Рассчитаны на продолжительный режим работы при температуре газов на входе до 250 С в помещении и на открытом воздухе в условиях умеренного климата (климатическое исполнение У, категории размещения 1, 2, 3 и 4, ГОСТ 15150-69).
Дымососы Д-15,5 (Вентилятор Д-15,5) выпускаются общепромышленного назначения — из углеродистой стали обыкновенного качества, или из нержавеющих сталей.
Принцип работы
Дымососы Д-15,5 (Вентилятор Д-15,5) изготовляют правого и левого вращения. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя. Все дымососы одностороннего всасывания выполняются с консольным расположением рабочего колеса. В зависимости от номера дымососа с разъемными или неразъемными корпусами. Своей конструкцией дымососы идентичны с вентиляторами ВД и отличаются наличием броневого листа по образующей улитки вентилятора и накладок у лопаток рабочего колеса. Установка дымососов одностороннего всасывания Д-15,5 может производиться по одной из схем установок. Приводом вентиляторов служат электродвигатели. Соединение вентилятора с электродвигателем осуществляется через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Параметры | Д-15,5 | ||
Диаметр рабочего колеса, мм | 1550 | ||
Скорость вращения колеса, об/мин | 970 | 730 | 585 |
Производительность, тыс.м3/ч | 88 | 68 | 58 |
Полное давление, кгс/м2 | 400 | 230 | 145 |
Полный наибольший к.п.д. | 0.7 | 0.7 | 0.7 |
Потребляемая мощность, кВт | 215 | 60 | 52.5 |
