Двигатель асинхронный взрывозащищенный типа ЭКВК 3,5-200-01

Нужна консультация?
  • 7(499) 677-66-22
  • priborpost@yandex.ru

Двигатель асинхронный типа ЭКВК 3,5-200-01, предназначен для работы в трехфазной сети переменного тока в подземных выработках угольных шахт, опасных по содержанию метана или угольной пыли, в качестве привода исполнительного органа очистного комбайна КА200.

Устройство и работа

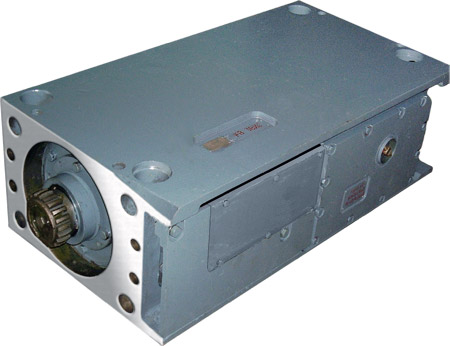

Двигатель имеет прямоугольный корпус, выполненный из листовой стали и стальных отливок, с устройством для подвода и отвода охлаждающей воды, вал с двумя выходными шлицевыми концами с полумуфтами для сопряжения с редуктором исполнительного органа комбайна.

Номинальный режим работы двигателя – продолжительный (S1 по ГОСТ 183-74).

Двигатель допускает прямой пуск от сети с номинальным напряжением, а также при напряжении на зажимах двигателя не менее 0,7 Uн в начале пуска и не менее 0,95 Uн по завершении пуска. Двигатель допускает работу в режиме S4 по ГОСТ 183 (30 пусков в час, при Fj = 1,6, ПВ = 60 %) без снижения номинальных значений основных параметров.

Для защиты от недопустимого перегрева в обмотку статора встроены два термореле типа S01.180.05.0300/0300 фирмы Thermik (Германия). Температурная защита обмотки статора – типа ТР 111 по ГОСТ 27888-88 и ГОСТ 27917-88.

Условия эксплуатации

Двигатель рассчитан для работы в следующих условиях:

  • номинальное значение климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89;
  • высота над уровнем моря не более 1000 м;
  • температура окружающего воздуха при эксплуатации от +1 °С до +35 °С;
  • верхнее значение относительной влажности окружающего воздуха 98 ± 2 % при температуре 35 ± 2 °С с конденсацией влаги;
  • угол наклона продольной оси двигателя относительно горизонта до ±35°;
  • температура охлаждающей воды на входе в двигатель от +1 °С до +25 °С;
  • минимальный расход воды 1,2 м3/ч, максимальное давление воды на входе в систему охлаждения двигателя не более 2 МПа.
Технические характеристики
Наименование параметра Значение
Номинальная мощность, кВт 200
Режим работы по ГОСТ 183-74 S1
Номинальное напряжение, В 1140
660
Номинальный ток, А 129
223
Частота вращения, об/мин 1500
Номинальное скольжение, % 3,6
Коэффициент полезного действия, % 91,4
Коэффициент мощности, отн. ед. 0,85
Начальный пусковой ток, А 773
1335
Начальный пусковой вращающий момент, Н·м 2115
Максимальный вращающий момент, Н·м 3000
Номинальный вращающий момент, Н·м 1321
Отношение начального пускового тока к номинальному, отн.ед. 5,95
Отношение начального пускового вращающего момента к номинальному, отн.ед. 1,6
Отношение максимального вращающего момента к номинальному, отн.ед. 2,27
Класс изоляции Н
Охлаждающая жидкость вода
Минимальный расход воды, м3 1,2
Масса, кг 1340

Двигатель имеет степень защиты IР54 по ГОСТ 17494-87.
Для предотвращения попадания влаги во внутреннюю полость двигателя в конструкции предусмотрены: уплотнения сопряжений сборочных единиц и деталей резиновыми уплотнительными кольцами, манжетами, дренажные отверстия.

Двигатель соответствует ГОСТ 183-74, ГОСТ 22782.0-81, ГОСТ 22782.5-78, ГОСТ 22782.6-81, ГОСТ 24719-81, ГОСТ 24754-81, исполнение по взрывозащите РВ 3ВИа для поставок на внутренний рынок и ГОСТ 28173-89, ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ 51330.20-99, исполнение по взрывозащите PB Exdib1 для поставок в Россию и другие страны СНГ.
