Датчик-реле температуры ДРТ-Ж-75 предназначен для использования в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.
Датчики-реле температуры ДРТ применяются для установки:
- главных и вспомогательных дизелях, дизель-генераторах судов неограниченного района плавания;
- стационарных дизелях и дизель-генераторах;
- дизелях и дизель-генераторах тепловозов;
- стационарных и используемых на железнодорожном транспорте установках холодильной техники;
- стационарных и используемых на железнодорожном транспорте отопительных установках;
- стационарных установках вентиляции.
Датчики-реле температуры ДРТ обеспечивают:
- измерение температуры контролируемой среды;
- сигнала о превышении порогового значения измеряемой температуры замыканием (размыканием) контактов реле;
- сигнала о снижении измеряемой температуры ниже порогового значения на величину гистерезиса (зона возврата) - размыканием (замыканием) контактов реле.
Датчик-реле температуры ДРТ-Ж-75 призван заменить датчики реле температуры следующих моделей: ТАМ-102, ТАМ-103, ТАМ-113, ТАМ-123, ТАМ-124, ТАМ-126, ТАМ-127, Т21ВМ, Т32М, реле температуры КРМ, Т35В2М и Т419.
Конструкционные особенности
Датчики-реле изготавливаются пяти типов:
- измерения температуры жидкости и газообразных сред, в качестве выходного реле используются электронные ключи - ДРТ-ЖД ААРЛ.433647.006;
- измерения температуры жидкости и газообразных сред, с повышенной коммутационной способностью - ДРТ-Ж ААРЛ.433647.006-01;
- измерения температуры воздуха – ДРТ-В ААРЛ.433647.006-02;
- измерения температуры жидкости и газообразных сред, с погружаемой частью из нержавеющей стали - ДРТ-ЖН ААРЛ.433647.006-03;
- измерения температуры жидкости и газообразных сред, с удлиненной погружаемой частью - ДРТ-ЖК ААРЛ.433647.006-04.
В местах эксплуатации температуру срабатывания (уставку) можно изменить и проконтролировать с помощью программатора ПДТ-1М ААРЛ.444321.001.
В ДРТ-ЖД, ДРТ-Ж и ДРТ-ЖК погружаемая часть датчиков изготовлена из латуни. Контролируемая среда должна быть неагрессивная к латуни. В ДРТ-ЖН погружаемая часть датчиков изготовлена из нержавеющей стали. Контролируемая среда должна быть неагрессивная к нержавеющей стали.

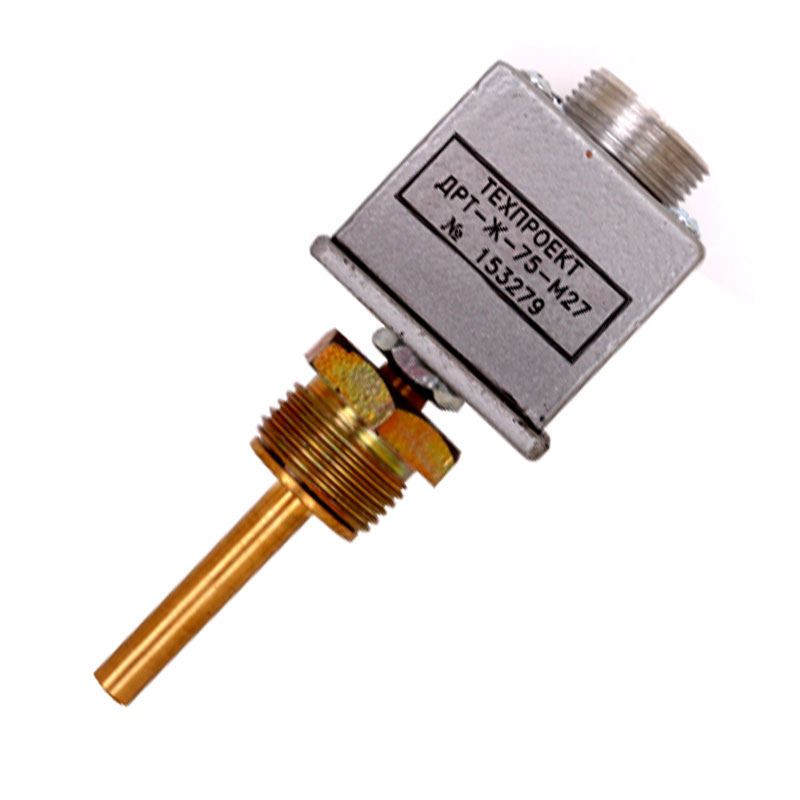

Глубина погружения датчика в контролируемую среду 47 … 83 мм, в зависимости от способа крепления. ДРТ-ЖД, ДРТ-Ж, ДРТ-ЖН и ДРТ-ЖК изготавливаются с тремя способами крепления - с гайкой М18, со штуцером М24 (для сквозных отверстий) и со штуцером М27 (для отверстий с упором). По дополнительному требованию присоединение датчика и глубина погружения могут быть изменены.
|
Диапазон измеряемой температуры, °С |
от -40 до +120 |
|
|
Величина гистерезиса (зона возврата), °С |
5 |
|
|
Погрешность измерения |
до 2 |
|
|
Напряжение питания, В |
30-270 (АC или DC) |
|
|
Потребляемый ток, мА |
50 |
|
|
Электрические параметры контактов реле |
макс. коммутируемое напряжение, В |
400 (АC1); 300 (DC1) |
|
макс. коммутируемый ток, А |
10 |
|
|
Степень защиты по ГОСТ 14254-96 |
IP65 |
|
|
Габариты, мм |
80х135х50 |
|
|
Масса, кг |
0,4 |
|
