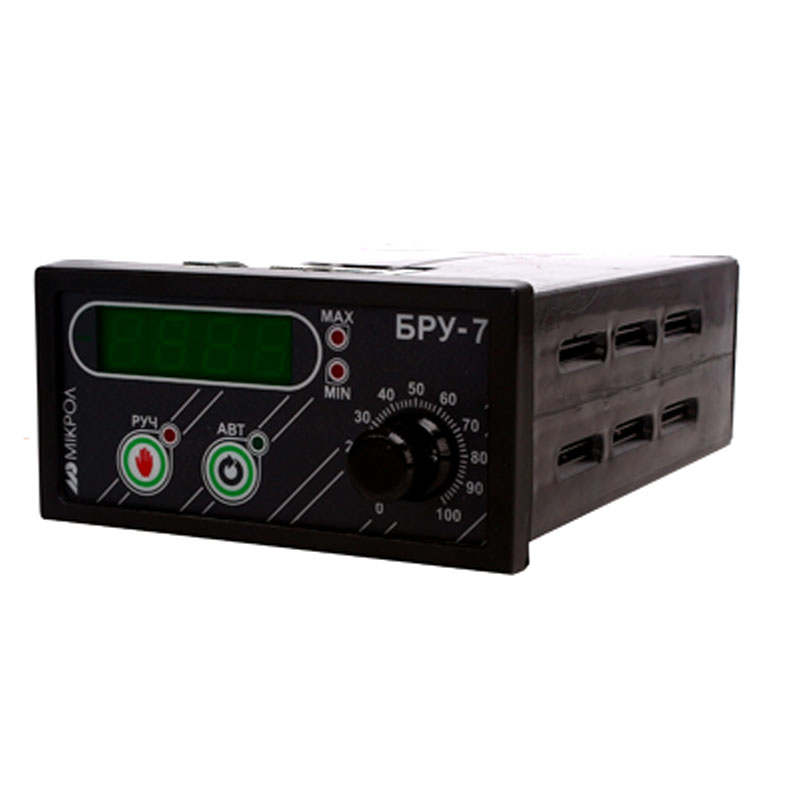

Блок ручного управления аналоговый БРУ-7 (БРУ-7К1) предназначен для использования в системах промышленной автоматизации производственных процессов в качестве блока ручного задатчика аналогового сигнала или блока ручного управления аналоговым исполнительным механизмом (ИМ).
Блок ручного управления БРУ-7 применяется:
- для ручного переключения управляющих цепей регулятора с автоматического режима управления на ручное и обратно при помощи клавиши на передней панели
- для дистанционного переключения режима управления ручной/автомат, при помощи внешних сигналов, подаваемых на клеммно-блочный соединитель
Цифровой индикатор технологического параметра, сигнала положения ИМ, в пределах от 0,0 до 100,0 %
Функциональные возможности
- Цифровая калибровка измерительного канала
- Масштабирование шкал измеряемых параметров в произвольных технологических единицах
- Цифровая фильтрация
- Извлечение квадратного корня
- Линеаризация входного сигнала по 16 точкам
- Технологическая сигнализация на передней панели отклонения от уставок минимум и максимум
- Светодиодная индикация режима управления ручной/автомат
- Сохранение параметров при отключении питания
- Защита от несанкционированного изменения параметров
- Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор информации, конфигурация)
Конфигурирование прибора, изменение настроек и параметров, осуществляется: по интерфейсу RS-485 или с помощью инженерного пульта ПУ-57. Блоки БРУ-7 выполнены в корпусе с передней панелью 96х96, блоки БРУ-7К1 - 48х96.
Входной аналоговый сигнал |
0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх=25кОм) |
Выходной аналоговый сигнал |
0-5 мА (Rн |
Погрешность установки сигнала задания |
±0,1 % |
Измерение установки задания |
0-100 % |
Погрешность измерений |
±0,2% |
Разряды цифрового индикатора |
4 |
Высота цифр индикаторов |
14 мм |
Переменный ток |
220 В, 0,25 А |
Постоянный ток |
34 В, 0.25 А |
Рабочая температура |
От -40 °С до +70 °С |
Потребляемая мощность БРУ-7 |
До 7 Вт |
Ток потребления БРУ-7К1 |
150 мА |
Корпус щитовой БРУ-7 |
96х96х189 мм DIN43700, IP30 |
Монтажная глубина |
190 мм |
Корпус щитовой БРУ-7К1 |
48х96х170 мм DIN43700, IP30 |
Монтажная глубина |
170 мм |
Масса БРУ-7 |
1 кг |
Масса БРУ-7К1 |
0,33 кг |
