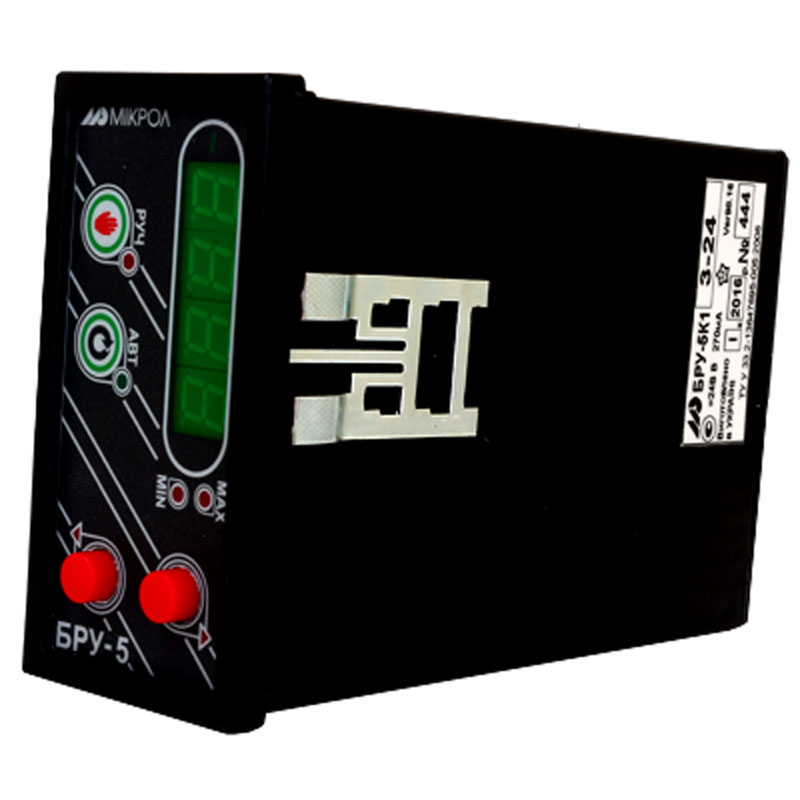

Блок управления БРУ-5К1 предназначен для использования в системах промышленной автоматизации производственных процессов.
Блок ручной БРУ-5К1 применяется в качестве:
- Блока ручного задатчика импульсных сигналов "больше"-"меньше"
- Блока ручного управления импульсным исполнительным механизмом (ИМ)
Блоки БРУ-5 выполнены в корпусе с передней панелью 96х96, блоки БРУ-5К1 - 48х96
Область применения БРУ-5К1
- Блок управления для ручного переключения управляющих цепей регулятора с автоматического режима управления на ручное и обратно при помощи клавиши на передней панели
- Блок управления для дистанционного переключения режима управления ручной/автомат, при помощи внешних сигналов, подаваемых на клеммно-блочный соединитель
- Цифровой индикатор технологического параметра, сигнала положения ИМ, в пределах от 0,0 до 100,0 %
Функциональные возможности
- Цифровая калибровка измерительного канала
- Масштабирование шкал измеряемых параметров в произвольных технологических единицах
- Цифровая фильтрация
- Извлечение квадратного корня
- Линеаризация входного сигнала по 16 точкам
- Технологическая сигнализация на передней панели отклонения от уставок минимум и максимум
- Коммутация цепей ручного управления кнопками ">" и "
- Два светодиодных индикатора на передней панели для индикации состояния ключей ">" и "
- Светодиодная индикация режима управления ручной/автомат
- Сохранение параметров при отключении питания
- Защита от несанкционированного изменения параметров
- Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор информации, конфигурация)
Блок коммутации сигналов БКС-4
Увеличение количества групп переключающих контактов блоков БРУ-5, БРУ-5К1 возможно с помощью дополнительного внешнего устройства БКС-4.
Конфигурирование прибора
Конфигурирование прибора, изменение настроек и параметров, осуществляется: по интерфейсу RS-485 или с помощью инженерного пульта ПУ-57.
|
Входной аналоговый сигнал |
0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх=25кОм) |
|
|
Приведенная погрешность измерения |
±0,2% |
|
|
Разряды цифрового индикатора |
4 |
|
|
Высота цифр светодиодных индикаторов |
14 мм |
|
|
Способность коммутации контактов реле с блокировкой |
постоянный ток |
|
|
переменный ток |
|
|
|
Температура окружающей среды |
от -40°С до +70°С |
|
|
Напряжение питания (постоянный/переменный) |
220 В/24 В |
|
|
Ток потребления |
150 мА |
|
|
Корпус (щитовой) |
48х96х170 мм, DIN43700, IP30 |
|
|
Монтажная глубина |
170 мм |
|
|
Масса блока |
0,33 кг |
|
