Высокоэффективные циклоны СЦН-40 предназначены для эффективной очистки газов и аспирационного воздуха от мелкой и среднедисперсной пыли.
Высокоэффективные циклоны СЦН-40 предназначены для эффективной очистки газов и аспирационного воздуха от мелкой и среднедисперсной пыли.
Технические данные
- Гидравлическое сопротивление при t=20 С 1000-2000 ПА.
- Скорость в входном патрубке циклона 16-24 м/с.
- Условная скорость в сечении корпуса циклона 1,3-1,9 м/с.
- Степень очистки в циклоне диаметром 1000 мм для пыли 10 мкм, при t=20С - 95 %
- Коэффициент гидравлического сопротивления, отнесенный к сечению корпуса циклона -1100.

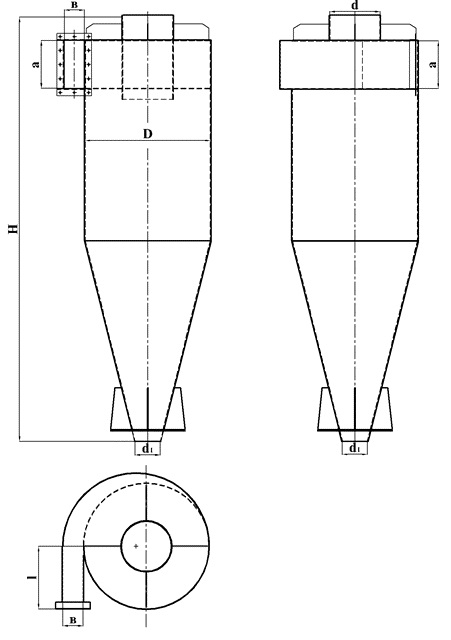

| Наименование | Производительность по воздуху м3/ч | D, мм | H, мм | a, мм | b, мм | Масса, кг |
| Циклон СЦН-40-300 | 330 - 480 | 300 | 1210 | 100 | 48 | 33 |
| Циклон СЦН-40-400 | 590 - 860 | 400 | 1580 | 125 | 62" | 40 |
| Циклон СЦН-40-500 | 920 - 1340 | 500 | 1940 | 150 | 73 | 46 |
| Циклон СЦН-40-600 | 1320 - 1930 | 600 | 2293 | 200 | 98 | 57 |
| Циклон СЦН-40-700 | 1800 - 2630 | 700 | 2642 | 250 | 123 | 69 |
| Циклон СЦН-40-800 | 2350 - 3435 | 800 | 3014 | 300 | 148 | 85 |
| Циклон СЦН-40-900 | 2975 - 4350 | 900 | 3377 | 350 | 173 | 108 |
| Циклон СЦН-40-1000 | 3670 - 5370 | 1000 | 3762 | 400 | 198 | 139 |
| Циклон СЦН-40-1100 | 4475 - 6500 | 1200 | 4098 | 450 | 223 | 178 |
| Циклон СЦН-40-1200 | 5290 - 7730 | 1000 | 4468 | 500 | 248 | 139 |
| Наименование | Производительность по воздуху м3/ч | D, мм | H, мм | Ширина, мм | Масса, кг |
| Циклон СЦН-40-300х4 | 1630 - 1930 | 300 | 1210 | 920 | 200 |
| Циклон СЦН-40-400х4 | 2890 - 3430 | 400 | 1580 | 1150 | 360 |
| Циклон СЦН-40-500х4 | 4520 - 5370 | 500 | 1940 | 1440 | 570 |
| Циклон СЦН-40-600х4 | 6500 - 7730 | 600 | 2293 | 1680 | 1000 |
| Циклон СЦН-40-700х4 | 950 - 10630 | 700 | 2642 | 1920 | 1380 |
| Циклон СЦН-40-800х4 | 11570 - 13740 | 800 | 3014 | 2140 | 1880 |
| Циклон СЦН-40-900х4 | 14650 - 17400 | 900 | 3377 | 2412 | 2350 |
| Циклон СЦН-40-1000х4 | 18100 - 21480 | 1000 | 3762 | 2662 | 2980 |
| Циклон СЦН-40-1100х4 | 21900 - 26000 | 1200 | 4098 | 2902 | 4880 |
| Циклон СЦН-40-1200х4 | 25880 - 30730 | 1000 | 4468 | 3165 | 5770 |
