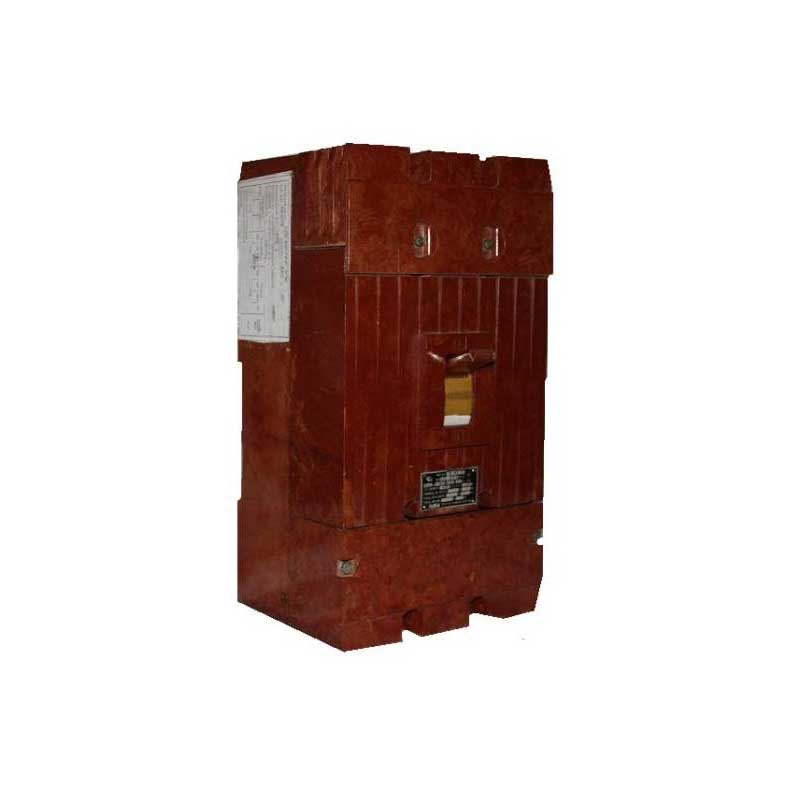

Выключатели автоматические А3746

Автоматические выключатели А3746 предназначены для проведения тока в нормальном режиме и защиты при перегрузках недопустимой продолжительности, при коротких замыканиях и недопустимом снижении напряжения, а также для нечастых, до 30 раз в сутки, оперативных отключений электрических цепей с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока.

Выключатели переменного тока также могут использоваться для защиты и нечастых прямых пусков асинхронных электродвигателей в категории применения АС-3.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Автоматические выключатели А3746 предназначены для проведения тока в нормальном режиме и защиты при перегрузках недопустимой продолжительности, при коротких замыканиях и недопустимом снижении напряжения, а также для нечастых, до 30 раз в сутки, оперативных отключений электрических цепей с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока.

Выключатели переменного тока также могут использоваться для защиты и нечастых прямых пусков асинхронных электродвигателей в категории применения АС-3.

Данное устройство выпускаются с полупроводниковыми расцепителями, с полупроводниковыми и электромагнитными максимальными расцепителями, с тепловыми и электромагнитными максимальными расцепителями тока, только с электромагнитными максимальными расцепителями тока и без максимальных расцепителей тока.

Автоматические выключатели могут оснащаться расцепителем нулевого напряжения, независимым расцепителем, свободными контактами и электромагнитным приводом. Автоматические выпускаются в стационарном исполнении - переднее, заднее и комбинированное присоединение и в выдвижном исполнении.

Технические характеристики

  • Номинальный ток 630А.
  • Количество полюсов 2; 3.
  • Номинальные токи тепловых расцепителей 250А, 320А, 400А, 500А, 630А. полупроводниковых расцепителей 250А, 400А, 630А.
  • Уставка по начальному току срабатывания в зоне токов перегрузки, кратная номинальному току теплового расцепителя 1,3, уставка по начальному току срабатывания в зоне токов перегрузки, кратная номинальному току полупроводникового расцепителя 1,25.
  • Уставки по току срабатывания электромагнитных максимальных расцепителей тока 2500А, 3200А, 4000А, 5000А, 6300А.
  • Номинальная рабочая наибольшая отключающая способность, кА: при номинальном напряжении 380В переменного тока 32, при номинальном напряжении 660В переменного тока 19, при номинальном напряжении 440В постоянного тока 50.
  • Износостойкость выключателей - общее количество циклов ВО 12500, количество циклов ВО под нагрузкой 8000.
  • Габаритные размеры (ширина х высота х глубина), 225 х 450 х 200 мм.
  • Масса (стационарное исполнение) - 27 кг, с электромагнитным приводом - 34,0 кг.
