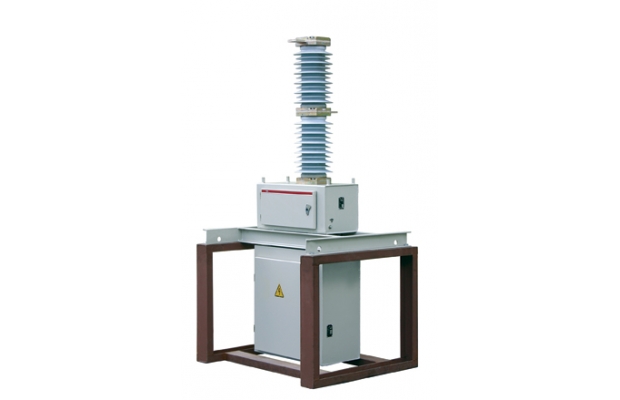

Выключатель ВР27НС

Выключатели вакуумные наружной установки ВР27НС с кремнийорганической и воздушной изоляцией в полюсах и электромагнитным приводом с использованием принципа двухпозиционной «магнитной защелки» предназначены для коммутации однофазных электрических высоковольтных цепей при нормальных и аварийных режимах сетей переменного тока с номинальным напряжением 27,5 кВ частотой 50 (60) Гц.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Выключатели вакуумные наружной установки ВР27НС с кремнийорганической и воздушной изоляцией в полюсах и электромагнитным приводом с использованием принципа двухпозиционной «магнитной защелки» предназначены для коммутации однофазных электрических высоковольтных цепей при нормальных и аварийных режимах сетей переменного тока с номинальным напряжением 27,5 кВ частотой 50 (60) Гц.

Выключатель однополюсный серии ВР27НС применяется как комплектующее для блоков комплектных распределительных устройств серии КРП(Б)-27,5 тяговых подстанций, постов секционирования и пунктов параллельного соединения контактной сети участков железных дорог, а также для расширения существующих подстанций и замены устаревших воздушных и масляных выключателей на них.

Технические характеристики

  • Номинальное напряжение, кВ - 27,5;
  • Номинальный ток, А - 1600;
  • Номинальный ток отключения, кА - 25;
  • Ток электродинамической стойкости, кА - 64;
  • Механический ресурс - 30 000 циклов ВО;
  • Коммутационный ресурс при номинальных токах - 30 000 циклов ВО;
  • Коммутационный ресурс при номинальных токах отключения - 30 операций О

Конструкция

  • рамы, в которой размещен электромагнит;
  • шкафа с платами управления и механизмом ручного отключения;
  • опорной рамы, в которой выполнены четыре установочных отверстия;
  • полюса, в состав которого входят изоляционные покрышки с кремнийорганической изоляцией, вакуумная камера.

Внешнее оребрение полюсов и внутренняя изоляция выполнены цельнолитыми, включая заливку вакуумной камеры. Увеличен путь утечки внешней изоляции до III степени загрязнения.
