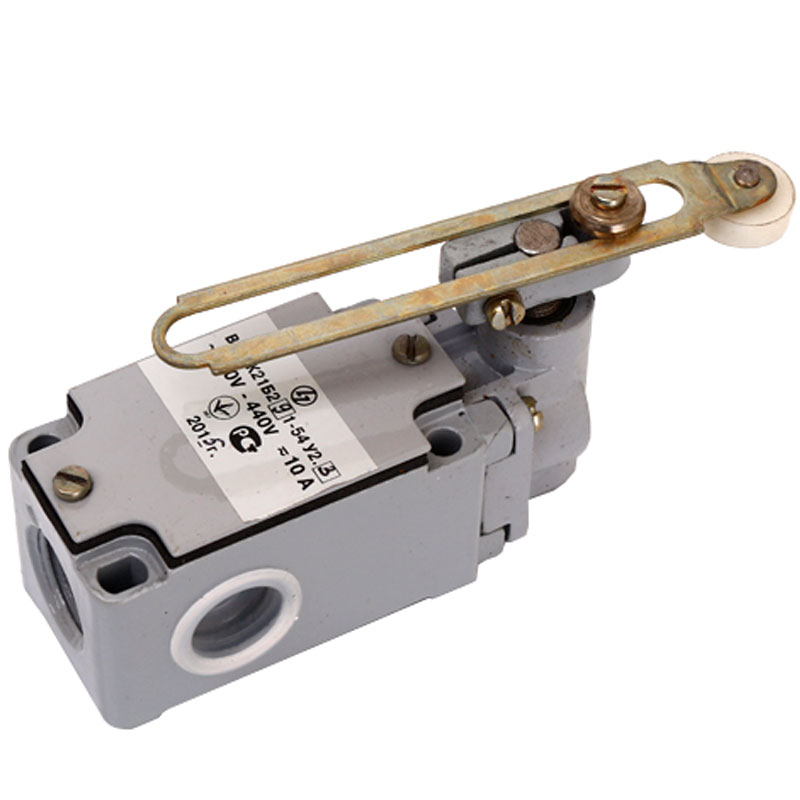

Выключатель путевой ВП15К 21Б-291-54У2.3 полумгновенного и прямого действия предназначен для управления производственными процессами стационарных устройств и рассчитаны для комутации электрических цепей переменного тока напряжения до 660В частоты 50-60Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров (кулачков) в определенных точках пути контролируемого объекта.
Выключатель путевой ВП15К 21Б-291-54У2.3 может использоваться для работы в палатках, кузовах, прицепах и металлических помещениях без изоляции - категория размещения 2. Выключатели изготавливаются в исполнениях для умеренного и тропического климата и рассчитаны для работы в следующих условиях:
- температура окружающего воздуха от 5 до 40°С;
- относительная влажность воздуха до 95% при t=20°С;
- высота над уровнем моря не более 4300 м;
- окружающая среда не должна содержать агрессивные газы, жидкости и пыль в концентрациях, ухудшающих работу выключателя;
- вибрационные нагрузки: частота 0,5 - 100 Гц при максимальноом ускрении 1g.
Конструктивное исполнение приводного элемента:
- толкатель;
- толкатель с роликом;
- рычаг с роликом с переменным углом установки;
- рычаг регулируемый по длине;
- рычаг с роликом регулируемый по длине.
|
Тип выключателя |
рычаг с роликом, регулируемый по длине |
|
Номинальный рабочий ток |
10А |
|
Максимальное рабочее напряжение на переменном токе частотой 50Гц |
660В |
|
Максимальное рабочее напряжение на постоянном токе |
440В |
|
Допустимая частота включений |
600 циклов в час |
|
Температура окружающей среды |
- 40 до +40°С |
|
Относительная влажность воздуха |
65% |
|
Высота над уровнем моря |
4300м |
|
Группа коммутационной стойкости |
А/Б |
|
Коммутируемые цепи |
2 |
|
Крепление |
базовое, резьбовой неуплотненный ввод (один или три ввода) |
|
Степень защиты |
IP54 |
|
Исполнение по климатическому воздействию |
У2; Т2; ХЛ2 |
|
Усилие прямого срабатывания |
30 Н |
|
Присоединительные размеры |
60х30 мм |
|
Габаритные размеры |
103x40x46 мм |
