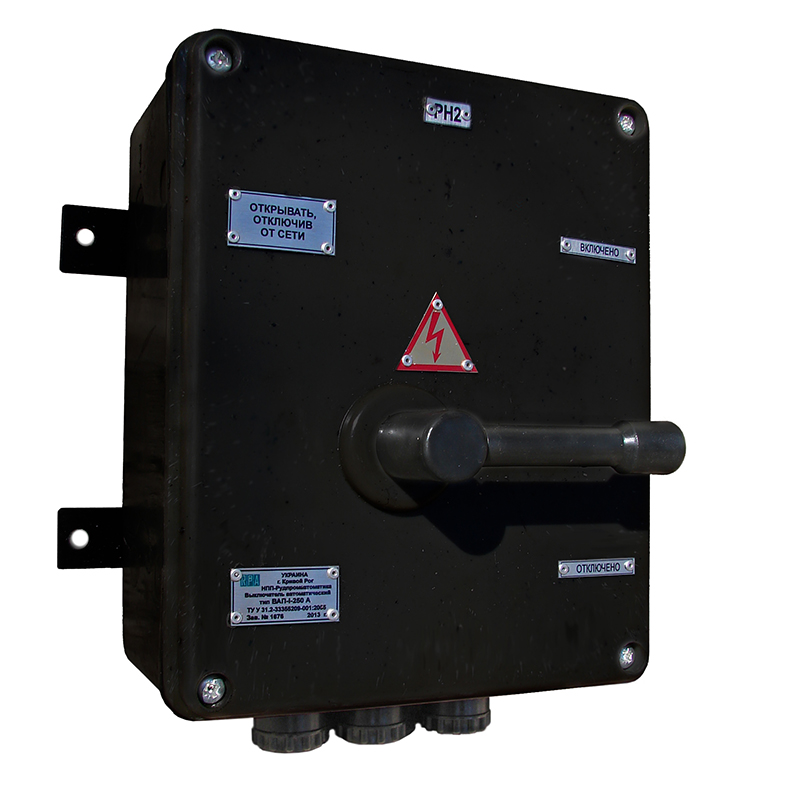

Выключатель автоматический типа ВАП-I-50-250;500

Выключатель автоматический типа ВАП-I предназначен для включений и отключений электрических сетей постоянного тока напряжением до 440 В в условиях шахт не опасных по взрыву газа и пыли, карьеров и обогатительных фабрик, предприятий горнорудной промышленности.

Климатическое исполнение и категория размещения - У5.

Современное оборудование, входящее в состав выключателя, повышает надежность работы, а также срок службы данного изделия.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Выключатель автоматический типа ВАП-I предназначен для включений и отключений электрических сетей постоянного тока напряжением до 440 В в условиях шахт не опасных по взрыву газа и пыли, карьеров и обогатительных фабрик, предприятий горнорудной промышленности.

Климатическое исполнение и категория размещения - У5.

Современное оборудование, входящее в состав выключателя, повышает надежность работы, а также срок службы данного изделия.

Технические характеристики
  ВАП-I-50/250 ВАП-I-500
Номинальный ток выключателя, А 50-250 500
Номинальное напряжение сети, В 440 440
Степень защиты оболочки IP54 IP54
Механическая износостойкость (циклов (ВО), не менее 10000 10000
Коммутационная износостойкость (циклов (ВО), не менее 5000 5000
Габаритные размеры, мм, ВхШхГ:

- для крепления на стенке

- с металлическими салазками

420х370х265 820х650х330

890х690х330

Масса, кг, не более 12 50

Функциональные возможности

Электрическая схема выключателя обеспечивает:

  • - коммутацию и защиту цепей постоянного тока;
  • - световую сигнализацию о включении выключателя.

Конструкция

При эксплуатации выключатель ВАП-I-50-250 не требует дополнительного заземления, т.к корпус выключателя изготовлен из изоляционных материалов, что является его отличительной особенностью.

Корпус выключателя ВАП-I-500 представляет собой сварную конструкцию прямоугольной формы из листовой стали толщиной 2мм. Оболочка выключателя окрашена полимерной краской RAL 7032 устойчивой во времени к воздействию атмосферных осадков и ультрафиолетовых лучей. По требованию заказчика данный выключатель комплектуется металлическими салазками.

Выключатель ВАП-I-50-250 выполнен в оболочке, состоящей из изоляционных корпуса, крышки и кабельных вводных устройств, изготовленных методом литья под низким давлением из диэлектрического материала.

Вводные и выводные устройства для силовых цепей допускают подсоединение и уплотнение гибкого и бронированного кабеля с сухой разделкой. Для контрольных цепей конструкцией предусмотрено контрольное кабельное вводное устройство, допускающее подсоединение и уплотнение только гибкого кабеля.

Вводные устройства выключателя ВАП-I-50-250
Наименование кабельных устройств Пределы наружных диаметров кабеля, мм Количество вводных устройств Сечение жил кабеля, мм2
Ввод от 11 до 23 1 50
Вывод от 11 до 23 1 50
Контрольный вывод от 10 до 15 1 1,5-4
Вводные устройства выключателя ВАП-I-500
  Пределы наружных диаметров кабеля, мм Количество вводных устройств Сечение жил кабеля, мм2
Ввод 48 2 95
Вывод 48 1 95
Контрольный вывод от 10 до 15 1 1,5-4

Сертификация

Выключатели выпускаются согласно техническим условиям ТУ У 31.2-33355209-001:2005 "Выключатели автоматические типа ВАП". Качество выключателей подтверждено сертификатом UA.TR.016.0865-14 требованиям технического регламента низковольтного электрического оборудования. Данный выключатель имеет Разрешение Госгорпромнадзора № 223.13.15.
