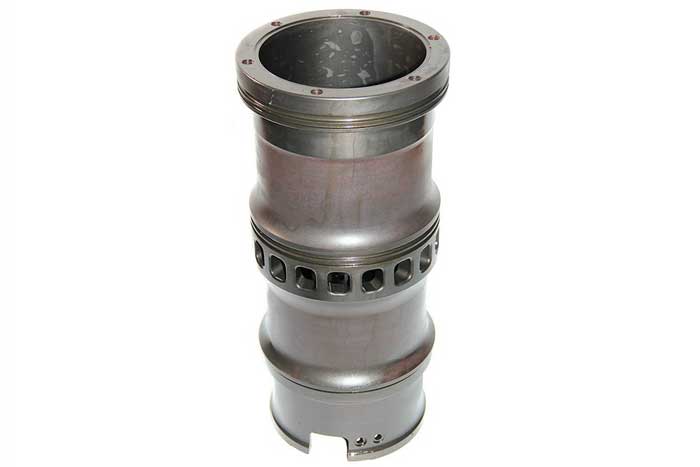

Втулка цилиндра 14Д40.36.01-1-01 БМЗ зап предназначена для установки в блок цилиндров дизельного двигателя типа 16ДН23/30.
Устройство и принцип действия
Втулка цилиндра представляет собой металлический цилиндр поршневого двигателя внутреннего сгорания на который установлена рубашка охлаждения. Рубашка охлаждения представляет собой тоже металлический цилиндр. На наружной поверхности втулки цилиндра выполнены специальные канавки, которые совместно с внутренней поверхностью рубашки охлаждения образуют полость по которой циркулирует охлаждающая вода.
Втулка цилиндра 14Д40.36.01-1-01 БМЗ зап предназначена для установки в блок цилиндров дизельного двигателя типа 16ДН23/30.
Устройство и принцип действия
Втулка цилиндра представляет собой металлический цилиндр поршневого двигателя внутреннего сгорания на который установлена рубашка охлаждения. Рубашка охлаждения представляет собой тоже металлический цилиндр. На наружной поверхности втулки цилиндра выполнены специальные канавки, которые совместно с внутренней поверхностью рубашки охлаждения образуют полость по которой циркулирует охлаждающая вода.
В процессе работы втулка цилиндра 14Д40.36.01-1-01 БМЗ зап представляет собой рабочую камеру объемного вытеснения. По внутренней поверхности втулки происходит возвратно-поступательное перемещения поршня двигателя под воздействием давления газов образовавшихся после сгорания топлива.
| Параметры | Значение |
| Артикул | 14Д40.36.01-1-01 БМЗ зап |
| Диаметр наружный, мм | 295 |
| Высота, мм | 648 |
| Масса кг | 57 |
| Материал | чугун ТУ У302-00211 004-019:2012 |
