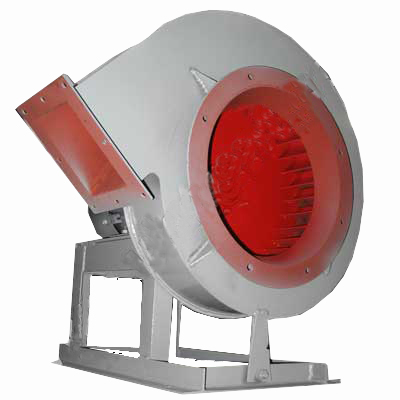

Вентиляторы высокого давления ВР217-30 №4 (ВР 12-26)

Вентиляторы высокого давления ВР217-30 №4 (ВР 12-26) предназначены для эксплуатации в сооружениях различного, преимущественно промышленного назначения. Допускается устанавливать в стационарных системах вентиляции, кондиционирования, отопления, использовать в составе установок в производственных и санитарно-технических целях;

Вентиляторы применяются для подачи воздуха в вагранки, печи, вентиляционные системы зерновых элеваторов и глубоких шахт, а также для установки в системы пневмотранспорта эжекционного типа и установки других технологических систем.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Вентиляторы высокого давления ВР217-30 №4 (ВР 12-26) предназначены для эксплуатации в сооружениях различного, преимущественно промышленного назначения. Допускается устанавливать в стационарных системах вентиляции, кондиционирования, отопления, использовать в составе установок в производственных и санитарно-технических целях;

Вентиляторы применяются для подачи воздуха в вагранки, печи, вентиляционные системы зерновых элеваторов и глубоких шахт, а также для установки в системы пневмотранспорта эжекционного типа и установки других технологических систем.

Условия эксплуатации

  • Вентиляторы предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до +80 С, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м3, а также липких веществ и волокнистых материалов;
  • Температура внешней среды: допустимый диапазон -40 С…+40 С;
  • Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (1 категория размещения — вне помещения под навесом), в макроклиматических районах в условиях умеренного (У) и тропического (Т) климата 2-3 категории размещения по ГОСТ 15150-69.

Варианты изготовления

  • Исполнение 1-е;
  • Из углеродистой стали в стандартном исполнении;
  • Из различных марок нержавеющих сталей;
  • Во взрывозащищенном исполнении (из разнородных металлов) по ДНАОП 0.00-1.18-98;
  • Вентиляторы радиальные изготавливают правого и левого вращения
  • Температура перемещаемой среды до 200 С (по спецзаказу).

Общие сведения

  • Вентилятор ВР217-30 №4;
  • Одностороннего всасывания;
  • Рабочее колесо сварное с вперед загнутыми лопатками в количестве 32 шт;
  • Корпус спиральный поворотный.

Монтаж вентилятора

  • Вентиляторы поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
  • Монтаж вентилятора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
  • Вентилятор следует устанавливать на фундамент и закреплять фундаментными болтами. В случае, если передача вибрации на фундамент не допускается, а также для исключения резонанса, вентилятор рекомендуется устанавливать на виброизоляторы;
  • Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
  • Вентилятор, перемещающий воздух высоких температур, должен быть покрыт снаружи слоем тепловой изоляции;
  • Воздуховоды не должны вибрировать, для этого устанавливаются гибкие вставки от воздуховода к вентилятору.

Демонтаж вентилятора

  • Для осмотра проточной части вентилятора на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
  • Выем рабочего колеса осуществляется через отверстие в стенке корпуса, расположенной между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемным диском корпуса.
Технические характеристики вентиляторов при температуре перемещаемой среды 20 С и барометрическом давлении 760 мм.рт.ст
Обозначение Исполнение Мощность двигателя, кВт Синхронная частота вращения, об/мин Производительность, м3/ч Полное давление,Па Масса без двигателя, кг±5% Масса с двигателем, кг ±5%
при max КПД в рабочей зоне при max КПД в рабочей зоне
ВР217-30-4 (ВЦ12-26-4) 1 2,2 1500 2,04 0,94-3,18 1150 953-1170 33 52
1 7,5 3000 3,58 1,95-3,58 4833 4085-4833 57 108
1 11 3000 4,23 1,95-4,89 4918 4085-4993 57 135
1 15 3000 4,23 1,95-6,60 4918 4085-5015 58 174
Акустические характеристики
Обозначение Испол-нение Частота вращения рабочего колеса, об/мин Суммарный уровень звуковой мощности, дБ Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц
63 125 250 500 1000 2000 4000 8000
ВР217-30-4 (ВЦ12-26-4) 1 1420 95 80 81 84 87 91 84 79 76
1 2950 104 89 90 93 96 100 93 88 85
Технические характеристики
Обозначение Частота вращения, об/мин Длина съемного газопровода L, мм Масса съемных частей, кг ±5% Момент инерции колеса рабочего, кг·м2 Площадь изоляции корпуса, м2 ±5%
Корпус Колесо рабочее Станина
ВР217-30-4 (ВЦ12-26-4) 1500 200 14 7,8 11,5 0,175 0,79
3000 21,5 11 25 0,2 0,79
