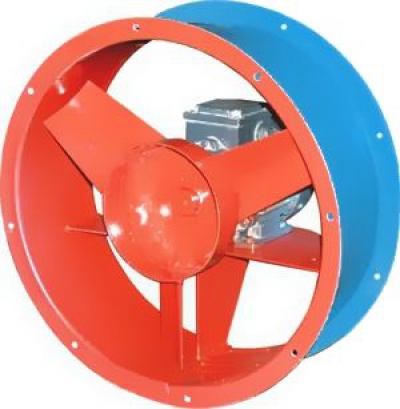

Вентиляторы осевые ВО-06-300-10

Вентиляторы осевые ВО-06-300-10 предназначены для вентиляционных, отопительных систем зданий и сооружений разного функционального назначения.

Вентиляторами могут комплектоваться градирни, охладительные и сварочные установки, сушильные шкафы, покрасочные камеры, др.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Вентиляторы осевые ВО-06-300-10 предназначены для вентиляционных, отопительных систем зданий и сооружений разного функционального назначения.

Вентиляторами могут комплектоваться градирни, охладительные и сварочные установки, сушильные шкафы, покрасочные камеры, др.

Варианты изготовления

  • Из углеродистой стали в стандартном исполнении;
  • Из различных марок нержавеющих сталей;
  • Во взрывозащищенном исполнении с номера 3,15 (из разнородных металлов) по ДНАОП 0.00-1.18-98;
  • По умолчанию ВО-12-300-10 (ВО 06-300-10) выпускается без опор (по желанию заказчика вентилятор может быть изготовлен с опорами);
  • Рабочее колесо может быть 2-х, 3-х, 4-х, 6-и, 8-и, 12- и лопастное

Условия эксплуатации

  • Вентиляторы предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой от -40 С и кратковременно до +80 С, не содержащих липких веществ и волокнистых материалов, а также пыли и других твердых примесей в количестве более 10 мг/м3;
  • Вентилятор предназначен для эксплуатации в условиях умеренного климата (У) 2-й категории размещения по ГОСТ 15150-69;
  • При условии защиты двигателя от атмосферных воздействий допускается эксплуатация вентиляторов по 1-й категории размещения согласно ГОСТ 15150-69;
  • Вентиляторы ВО-12-300 (ВО 06-300) взрывозащищенные предназначены для перемещения газо-паро воздушных взрывоопасных смесей І, ІІА, ІІВ* категорий размещения, групп Т1, Т2, Т3, Т4 согласно ГОСТ 12.1.011-78, не вызывающих ускоренной коррозии материалов и покрытий проточной части вентилятора, не содержащих взрывчатых веществ, абразивной пыли и волокнистых материалов, с содержанием пыли и других твердых примесей не более 100мг/м3, с кратковременной температурой не выше 80 С, в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150-69 и предназначены для установок во взрывоопасных зонах помещений и наружных установок согласно ДНАОП 0.00-1.32-01, а для применения в шахтах НПАОП 10.0-1.01.

Преимущества

  • простота конструкции;
  • надежность эксплуатации;
  • высокий КПД при низком энергопотреблении.
Технические характеристики вентиляторов при температуре перемещаемой среды 20 С и барометрическом давлении 760 мм.рт.ст
Обозначение Кол-во лопаток, шт Мощность двигателя, кВт Синхронная частота вращения, об/мин Производительность, м3/ч Полное давление, Па Масса без двигателя, кг ±5% Масса с двигателем, кг ±5%
при max КПД в рабочей зоне при max КПД в рабочей зоне с опорами без опор с опорами без опор
ВО 06-300-10 2 1,5 750 20,7 25,6-7,8 71,9 44,4-104,9 81,27 68,44 105,27 92,44
2,2 1000 26,7 32,9-10,1 119,2 73,7-174 81,27 68,44 108,27 95,44
ВО 06-300 10 3 1,5 750 23,2 28,4-7,06 90,2 60,1-158,7 82,96 70,13 106,96 94,13
3 1000 30,3 37-12,7 152,7 101,7-243,2 84,99 72,16 129,99 117,16
ВО06-300-10 4 2,2 750 25 30,25-7,71 105,1 61,6-200 86,68 73,85 120,8 107,25
4 1000 32,7 39,58-12,1 179,9 105,4-315 86,68 73,85 140,68 127,85
5,5 1000 32,7 39,58-10,1 179,9 105,4-341,6 87,13 74,3 164,13 151,3
ВО06-300 10 6 2,2 750 27,3 32,5-14,7 119,9 70,4-190 90,07 77,24 123,47 110,64
3 750 27,3 32,5-10,55 119,9 70,4-224,2 90,07 77,24 129,07 116,24
5,5 1000 35,77 42,5-13,8 205,2 120,5-383,7 90,52 77,69 167,52 154,69
ВО 06 300 10 12 3 750 27 31,8-14,9 142,9 73,4-253 100,22 87,39 139,22 126,39
4 750 27 31,8-10,6 142,9 73,4-283,9 100,67 87,84 152,87 140,04
7,5 1000 35,6 41,8-13,9 247,1 127-491 100,67 87,84 192,67 179,84
Акустические характеристики
Обозначение Синхронная частота вращения, об/мин Суммарный уровень звуковой мощности, дБ Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц
63 125 250 500 1000 2000 4000 8000
ВО-12-300-10 (ВО 06-300-10) 750 98 89 91 92 93 89 84 74 69
1000 106 96 98 99 100 96 91 81 76
Технические характеристики
Обозначение Кол-во лопаток Длина съемного газопровода L, мм max масса съемных частей, кг ±5% Момент инерции колеса, кг·м2
Корпус Колесо рабочее Опоры (2 шт.)
ВО-12-300-10 (ВО 06-300-10) 2 700 53,24 16,22 12,83 0,742
3 19,2 12,83 0,943
4 20,9 12,83 1,1404
6 24,28 12,83 1,54
12 34,44 12,83 2,734
