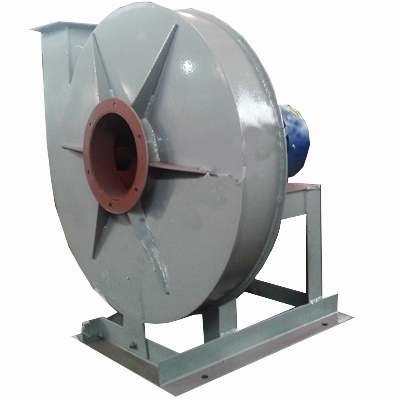

Вентилятор взрывозащищенный пылевой ВРПВ-9

Вентилятор взрывозащищенный пылевой ВРПВ-9 используются в системах пневмотранспорта для удаления древесной пыли и стружки при работе деревообрабатывающих станков, для удаления пыли при транспортировании зерна и его отходов, при обработке хлопка, шерсти, и т.п., а также для других санитарно-технических и производственных целей в зоне отсутствия постоянных рабочих мест.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Вентилятор взрывозащищенный пылевой ВРПВ-9 используются в системах пневмотранспорта для удаления древесной пыли и стружки при работе деревообрабатывающих станков, для удаления пыли при транспортировании зерна и его отходов, при обработке хлопка, шерсти, и т.п., а также для других санитарно-технических и производственных целей в зоне отсутствия постоянных рабочих мест.

Условия эксплуатации

  • Проточная часть вентиляторов выполнена во взрывозащищенном исполнении, что позволяет применять их для перемещения газопаровоздушных взрывоопасных смесей I, IIА, IIВ категорий, групп Т1, Т2, Т3, Т4 согласно ГОСТ 12.1.011-78, не вызывающих ускоренной коррозии металлов и покрытий проточной части вентиляторов, не содержащих взрывчатых веществ, абразивной пыли и волокнистых материалов, с содержанием пыли и других твердых примесей не более 6 г/м3, с температурой не выше 80 С, в условиях умеренного (У) и тропического (Т) климата 2-ой категории размещения по ГОСТ 15150-69;
  • Вентиляторы комплектуются двигателями общепромышленного исполнения и устанавливаются в не взрывоопасных помещениях;
  • При спецзаказе и комплектации вентиляторов взрывозащищенными электродвигателями, они могут устанавливаться во взрывоопасных помещениях классов В-1, В-1а, В-1б и перемещать газопаровоздушные взрывоопасные смеси I, IIА, IIВ категорий, групп Т1, Т2, Т3, Т4.

Варианты изготовления

  • Исполнение 1-е;
  • Из углеродистой стали в стандартном исполнении;
  • Из различных марок нержавеющих сталей;
  • Вентиляторы пылевые изготавливают правого и левого вращения;
  • Температура перемещаемой среды до 200 С (по спецзаказу);
  • Вентиляторы ВРПВ105-50 (ВРПВ) могут комплектоваться рабочими колесами различных номиналов (0,9Dн; 0,95Dн; 1Dн; 1,05Dн; 1,1Dн).

Общие сведения

  • Вентилятор ВРПВ-9;
  • Одностороннего всасывания;
  • Рабочее колесо сварное с радиальными лопатками в количестве 10 шт;
  • Корпус спиральный поворотный.

Вентилятор радиальный пылевой взрывозащищенный ВРПВ105-50 (ВРПВ) прост и надежен.

Предусматривает комплектацию рабочих колес различных номиналов, что позволяет увеличить рабочую зону вентилятора без применения клиноременной передачи (5 исполнение) или частотного регулирования.

Монтаж вентилятора

  • Вентиляторы поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
  • Монтаж вентилятора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
  • Вентилятор следует устанавливать на фундамент и закреплять фундаментными болтами. В случае, если передача вибрации на фундамент не допускается, а также для исключения резонанса, вентилятор рекомендуется устанавливать на виброизоляторы;
  • Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
  • Вентилятор, перемещающий воздух высоких температур, должен быть покрыт снаружи слоем тепловой изоляции;
  • Воздуховоды не должны вибрировать, для этого устанавливаются гибкие вставки от воздуховода к вентилятору.

Демонтаж вентилятора

  • Для предварительного осмотра, выяснения причин вибрации или поломки, на корпусе вентилятора предусмотрен люк. Сняв смотровой люк, возможно осмотреть проточную часть вентилятора при необходимости возможен съем корпуса;
  • Для снятия корпуса на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
  • Выем рабочего колеса осуществляется через отверстие в стенке корпуса, расположенной между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемным диском корпуса.
Технические характеристики вентиляторов при температуре перемещаемой среды 20 С и барометрическом давлении 760 мм.рт.ст
Обозначение Исполнение Коэффициент рабочего колеса Мощность двигателя, кВт Синхронная частота вращения, об/мин Производительность, м3/ч Полное давление, Па Масса без
двигателя, кг ±5%
Масса с двигателем, кг ±5%
при
max
КПД
в
рабочей
зоне
при
max
КПД
в
рабочей
зоне
ВРПВ 9 1 0,9 11 1000 13,7 6,9-23,9 1044 1120-783 399 524
15 1000 13,7 6,9-28,6 1044 1120-579 399 544
30 1500 20,6 10,4-28,1 2366 2538-2200 422 612
37 1500 20,6 10,4-35,1 2366 2538-1820 422 652
45 1500 20,6 10,4-43,1 2366 2538-1312 422 682
55 1500 20,6 10,4-43,1 2366 2538-1312 421 761
0,95 11 1000 15,3 5,6-21 1156 1291-1060 401 526
15 1000 15,3 5,6-29 1156 1291-760 401 546
18,5 1000 15,3 5,6-31,1 1156 1291-675 400 560
37 1500 23,1 8,5-30,5 2654 2966-2490 424 654
45 1500 23,1 8,5-37,9 2654 2966-2129 424 684
55 1500 23,1 8,5-46 2654 2966-1600 423 763
1,0 15 1000 15 5,9-26,5 1333 1475-1040 403 548
18,5 1000 15 5,9-32,5 1333 1475-780 402 562
22 1000 15 5,9-33 1333 1475-759 426 636
45 1500 22,5 8,9-34,5 3037 3358-2660 426 686
55 1500 22,5 8,9-42,1 3037 3358-2190 425 765
75 1500 22,5 8,9-49,7 3037 3358-1726 424 889
1,05 18,5 1000 16,9 9-29 1449 1598-1100 404 564
22 1000 16,9 9-34 1449 1598-870 427 637
30 1000 16,9 9-34,7 1449 1598-841 427 672
55 1500 25,6 13,6-37,8 3301 3640-2900 427 767
75 1500 25,6 13,6-50,7 3301 3640-2020 426 891
90 1500 25,6 13,6-52,3 3301 3640-1912 426 976
1,1 18,5 1000 17,1 9-27,5 1616 1759-1310 405 565
22 1000 17,1 9-33 1616 1759-1000 429 639
30 1000 17,1 9-35,5 1616 1759-874 429 674
1,1 55 1500 25,8 13,6-35,5 3682 4009-3300 428 768
75 1500 25,8 13,6-49,1 3682 4009-2350 428 893
90 1500 25,8 13,6-53,5 3682 4009-1986 428 978
55 1500 25,8 13,6-35,5 3682 4009-3300 428 768
75 1500 25,8 13,6-49,1 3682 4009-2350 428 893
90 1500 25,8 13,6-53,5 3682 4009-1986 428 978
Акустические характеристики
Обозначение Исполнение Синхронная частота вращения, об/мин Суммарный уровень  звуковой  мощности, дБ Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц
63 125 250 500 1000 2000 4000 8000
ВРПВ9 1 1500 116 105 107 111 110 107 106 100 91
1000 108 97 99 103 102 99 98 92 83
Технические характеристики
Обозначение Частота вращения, об/мин Длина съемного газопровода L, мм Максимальная масса съемных частей, кг ±5% Момент инерции ходовой части, кг·м2 Площадь изоляции корпуса, м2±5%
Корпус,
коллектор,
задний
диск
Колесо
рабочее
Станина
ВРПВ 9 1000 650 216,6 96,4 89,3 7,73 5,56
1500 и дв. 22/1000,
30/1000
650 216,6 96,4 111,3 7,73 5,56
