Вентилятор взрывозащищенный пылевой ВРПВ-8

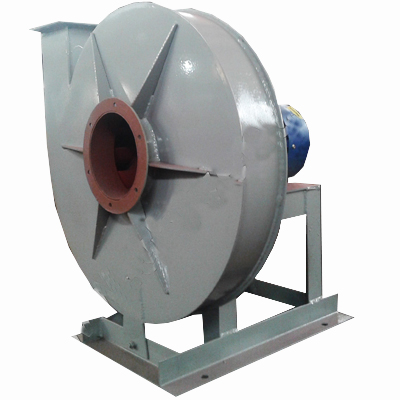

Вентилятор взрывозащищенный пылевой ВРПВ-8 используется в системах пневмотранспорта для удаления древесной пыли и стружки при работе деревообрабатывающих станков, для удаления пыли при транспортировании зерна и его отходов, при обработке хлопка, шерсти, и т.п., а также для других санитарно-технических и производственных целей в зоне отсутствия постоянных рабочих мест.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Вентилятор взрывозащищенный пылевой ВРПВ-8 используется в системах пневмотранспорта для удаления древесной пыли и стружки при работе деревообрабатывающих станков, для удаления пыли при транспортировании зерна и его отходов, при обработке хлопка, шерсти, и т.п., а также для других санитарно-технических и производственных целей в зоне отсутствия постоянных рабочих мест.

Условия эксплуатации

  • Проточная часть вентиляторов выполнена во взрывозащищенном исполнении, что позволяет применять их для перемещения газопаровоздушных взрывоопасных смесей I, IIА, IIВ категорий, групп Т1, Т2, Т3, Т4 согласно ГОСТ 12.1.011-78, не вызывающих ускоренной коррозии металлов и покрытий проточной части вентиляторов, не содержащих взрывчатых веществ, абразивной пыли и волокнистых материалов, с содержанием пыли и других твердых примесей не более 6 г/м3, с температурой не выше 80 С, в условиях умеренного (У) и тропического (Т) климата 2-ой категории размещения по ГОСТ 15150-69;
  • Вентиляторы комплектуются двигателями общепромышленного исполнения и устанавливаются в не взрывоопасных помещениях;
  • При спецзаказе и комплектации вентиляторов взрывозащищенными электродвигателями, они могут устанавливаться во взрывоопасных помещениях классов В-1, В-1а, В-1б и перемещать газопаровоздушные взрывоопасные смеси I, IIА, IIВ категорий, групп Т1, Т2, Т3, Т4.

Варианты изготовления

  • Исполнение 1-е;
  • Из углеродистой стали в стандартном исполнении;
  • Из различных марок нержавеющих сталей;
  • Вентиляторы пылевые изготавливают правого и левого вращения;
  • Температура перемещаемой среды до 200 С (по спецзаказу);
  • Вентиляторы ВРПВ105-50 (ВРПВ) могут комплектоваться рабочими колесами различных номиналов (0,9Dн; 0,95Dн; 1Dн; 1,05Dн; 1,1Dн).

Общие сведения

  • Вентилятор ВРПВ-8;
  • Одностороннего всасывания;
  • Рабочее колесо сварное с радиальными лопатками в количестве 10 шт;
  • Корпус спиральный поворотный.

Вентилятор радиальный пылевой взрывозащищенный ВРПВ105-50 (ВРПВ) прост и надежен.

Предусматривает комплектацию рабочих колес различных номиналов, что позволяет увеличить рабочую зону вентилятора без применения клиноременной передачи (5 исполнение) или частотного регулирования.

Монтаж вентилятора

  • Вентиляторы поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
  • Монтаж вентилятора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
  • Вентилятор следует устанавливать на фундамент и закреплять фундаментными болтами. В случае, если передача вибрации на фундамент не допускается, а также для исключения резонанса, вентилятор рекомендуется устанавливать на виброизоляторы;
  • Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
  • Вентилятор, перемещающий воздух высоких температур, должен быть покрыт снаружи слоем тепловой изоляции;
  • Воздуховоды не должны вибрировать, для этого устанавливаются гибкие вставки от воздуховода к вентилятору.

Демонтаж вентилятора

  • Для предварительного осмотра, выяснения причин вибрации или поломки, на корпусе вентилятора предусмотрен люк. Сняв смотровой люк, возможно осмотреть проточную часть вентилятора при необходимости возможен съем корпуса;
  • Для снятия корпуса на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
  • Выем рабочего колеса осуществляется через отверстие в стенке корпуса, расположенной между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемным диском корпуса.
Технические характеристики вентиляторов при температуре перемещаемой среды 20 С и барометрическом давлении 760 мм.рт.ст
Обозначение Исполнение Коэффициент рабочего колеса Мощность двигателя, кВт Синхронная частота вращения, об/мин Производительность, м3/ч Полное давление, Па Масса без двигателя, кг ±5% Масса с двигателем, кг ±5%
при max КПД в рабочей зоне при max КПД в рабочей зоне
ВРПВ 8 0,9 5,5 1000 9,49 4,79-15,45 808 867-657 263 340
7,5 1000 9,49 4,79-19,91 808 867-448 263 355
18,5 1500 14,44 7,29-22 1869 2006-1620 299 441
22 1500 14,44 7,29-27,5 1869 2006-1320 298 455
30 1500 14,44 7,29-30,27 1869 2006-1037 298 488
0,95 5,5 1000 10,78 3,97-13,1 922 1031-895 264 341
7,5 1000 10,78 3,97-18 922 1031-720 264 356
11 1000 10,78 3,97-21,94 922 1031-539 264 389
18,5 1500 16,15 5,94-19,7 2068 2312-2000 300 442
22 1500 16,15 5,94-23,8 2068 2312-1800 299 456
30 1500 16,15 5,94-32 2068 2312-1290 299 489
1,0  7,5 1000 10,5 4,17-16,5 1053 1165-910 265 357
11 1000 10,5 4,17-23,2 1053 1165-600 264 389
22 1500 15,7 6,24-21,3 2362 2613-2180 300 457
30 1500 15,7 6,24-29,2 2362 2613-1765 300 490
37 1500 15,7 6,24-34,7 2362 2613-1345 301 531
1,05 7,5 1000 11,8 6,3-14,9 1133 1250-1070 266 358
11 1000 11,8 6,3-22 1133 1250-775 265 390
15 1000 11,8 6,3-24,2 1133 1250-658 300 445
22 1500 17,8 9,5-19,5 2567 2831-2500 301 458
30 1500 17,8 9,5-26,5 2567 2831-2238 301 491
37 1500 17,8 9,5-32,8 2567 2831-1800 302 532
45 1500 17,8 9,5-36,5 2567 2831-1491 302 562
1,1 11 1000 11,9 6,3-21 1264 1376-910 266 391
15 1000 11,9 6,3-24,8 1264 1376-683 300 445
30 1500 17,9 9,5-24,9 2863 3117-2650 302 492
37 1500 17,9 9,5-31 2863 3117-2150 303 533
45 1500 17,9 9,5-37,3 2863 3117-1548 303 563
Акустические характеристики
Обозначение Исполнение Синхронная частота вращения, об/мин Суммарный уровень звуковой мощности, дБ Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц
63 125 250 500 1000 2000 4000 8000
ВРПВ8 1 1500 111 100 102 106 105 102 101 95 86
Технические характеристики
Обозначение Частота вращения, об/мин Длина съемного газопровода L, мм Максимальная масса съемных частей, кг ±5% Момент инерции ходовой части, кг·м2 Площадь изоляции корпуса, м2±5%
Корпус, коллектор, задний диск Колесо рабочее Станина
ВРПВ 8 1000 600 156,1 59,3 49,35 3,45 4,39
1500 и дв. 15/1000 600 156,1 59,3 85,1 3,45 4,39
