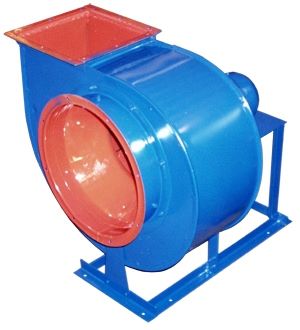

Вентилятор ВР 287-46-3,15ВЗ (ВЦ 14-46-3,15ВЗ)

Вентиляторы ВР 287-46-3,15ВЗ (ВЦ 14-46-3,15ВЗ) применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Вентиляторы ВР 287-46-3,15ВЗ (ВЦ 14-46-3,15ВЗ) применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.

Условия эксплуатации

  • Вентиляторы предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80С, не содержащих пыли и других твердых примесей в количестве 100 мг/м3, а также липких веществ и волокнистых материалов;
  • Вентилятор ВР 287-46 (ВЦ14-46) предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата, и категории размещения 2 по ГОСТ 15150-69;
  • При условии защиты двигателя от атмосферных воздействий (солнечной радиации и осадков) допускается эксплуатировать вентиляторы по 2 категории размещения в соответствии с ГОСТ 15150-69 (У2 и Т2).

Варианты изготовления

  • Исполнение 1-е ;
  • Из углеродистой стали в стандартном исполнении;
  • Из различных марок нержавеющих сталей;
  • Во взрывозащищенном исполнении (из разнородных металлов) по ДНАОП 0.00-1.18-98;
  • Вентиляторы радиальные изготавливают правого и левого вращения

Общие сведения

  • Среднего давления;
  • Одностороннего всасывания;
  • Рабочее колесо сварное с вперед загнутыми лопатками в количестве 32 шт;
  • Корпус спиральный сварной.

Монтаж

  • Монтаж вентилятора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
  • Вентиляторы ВР287-46 поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
  • Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
  • Вентилятор, перемещающий воздух высоких температур, должен быть покрыт снаружи слоем тепловой изоляции;
  • По желанию заказчика вентилятор может быть дополнительно укомплектован виброизоляторами и гибкими вставками.

Демонтаж

  • Для снятия коллектора на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
  • Выем рабочего колеса осуществляется через входной патрубок.
Технические характеристики вентиляторов при температуре перемещаемой среды 20 С и барометрическом давлении 760 мм.рт.ст
Обозначение Исполнение Мощность двигателя, кВт Синхронная частота вращения, об/мин Производительность, м3/ч Полное давление, Па Масса без двигателя, кг ±5% Масса с двигателем, кг ±5%
при max КПД в рабочей зоне при max КПД в рабочей зоне
ВЦ 14 46 3,15 ВЗ (ВР 287-46-3,15 ВЗ) 1 0,37 750 1,77 0,76-3,07 223 162-224 26 44
0,37 1000 2,25 0,97-2,37 362 263-362 26 34,1
0,55 1000 2,25 0,97-3,1 362 263-372 26 35,7
0,75 1000 2,25 0,97-3,9 362 263-364 26 40
1,1 1000 2,25 0,97-4,27 362 263-355 26 42
1,1 1500 3,1 1,48-3,1 810 617-810 26 40
1,5 1500 3,45 1,48-4,04 849 617-870 26 42
2,2 1500 3,45 1,48-5,2 849 617-875 27 45,5
3 1500 3,45 1,48-6,4 849 617-833 27 48
Акустические характеристики
Обозначение Исполнение Частота вращения рабочего колеса, об/мин Суммарный уровень звуковой мощности, дБ Октавные уровни звуковой мощности, дБ в  полосах среднегеометрических частот, Гц
63 125 250 500 1000 2000 4000 8000
ВЦ14-46 3,15 ВЗ (ВР 287 46 3,15 ВЗ) 1 915 83 72 73 77 79 75 71 66 58
920 84 73 74 78 80 76 72 67 59
1395 103 92 93 97 99 95 91 86 78
Технические характеристики
Обозначение Исполнение Мощность двигателя, кВт Синхронная частота вращения, об/мин Длина съемного газопровода L, мм Масса съемных частей, кг ±5% Момент инерции колеса рабочего, кг·м2 Площадь изоляции корпуса, м2 ±5%
Корпус и коллектор Колесо рабочее Станина
ВЦ 14-46 №3,15 ВЗ (ВР287-46-3,15 ВЗ) 1 0,37 750 250 12,5 6 7 0,1 0,8
0,37 1000 250 12,5 6 7 0,1 0,8
0,55 1000 250 12,5 6 7 0,1 0,8
0,75 1000 250 12,5 6 7 0,1 0,8
1,1 1000 250 12,5 6 7 0,1 0,8
1,1 1500 250 12,5 6 7 0,1 0,8
1,5 1500 250 12,5 6 7 0,1 0,8
2,2 1500 250 12,5 6,2 8 0,1 0,8
3 1500 250 12,5 6,2 8 0,1 0,8
