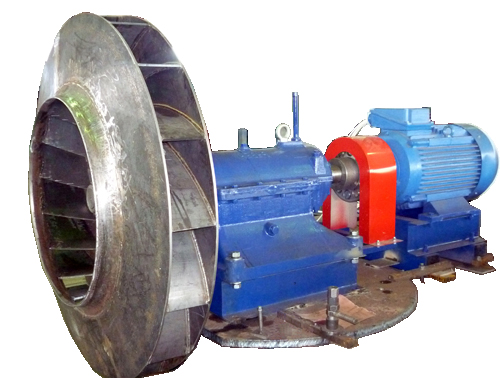

Вентилятор ГД-31

Вентилятор ГД-31 предназначен для рециркуляции дымовых газов газомазутного котла под наддувом паропроизводительностью 1000 т/ч к энергоблоку мощностью 300 МВт. Дымосос является машиной специального назначения и применение его не по назначению не допускается. По характеру кривых полного давления дымосос применяется как для одиночной, так и для последовательно-параллельной работы.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Вентилятор ГД-31 предназначен для рециркуляции дымовых газов газомазутного котла под наддувом паропроизводительностью 1000 т/ч к энергоблоку мощностью 300 МВт. Дымосос является машиной специального назначения и применение его не по назначению не допускается. По характеру кривых полного давления дымосос применяется как для одиночной, так и для последовательно-параллельной работы.

Дымосос ГД-31 рассчитан на продолжительный режим работы в помещениях и на открытом воздухе в условиях умеренного и тропического климата (климатическое исполнение У или Т, категория размещения 1, ГОСТ 15150-69). Запуск дымососа разрешается при температуре в улитке не ниже -30 С. Максимально допустимая температура на входе в дымосос не должна превышать 400 С. Эксплуатация дымососа допускается при частоте вращения 750 об/мин.

Техническая характеристика
Параметры Значение
Диаметр рабочего колеса, мм 3080
Маховой момент ротора, кгс·м2 17500
Производительность, м3/ч 330000
Полное давление, кгс/м2 430
Температура, С 347
Частота вращения, об/мин 745
Мощность на валу, кВт 480
Максимально допустимая частота вращения, об/мин 750
Максимальный КПД, % 84
Габаритные размеры при = 75 С:
длина (без электродвигателя) 4285
ширина 5900
высота 4600
Масса дымососа (без электродвигателя), т 14
Статическая нагрузка на фундамент, т:
от массы рамы и ходовой части рабочего колеса 6.8
от массы улитки, направляющего аппарата и подставок 7
Комплект поставки
Ходовая часть с рабочим колесом и ограждением муфты на общей фундаментной раме 1
Верхняя часть улитки 1
Нижняя часть улитки 1
Осевой направляющий аппарат 1
Фундаментные болты с гайками 1
Электродвигатель ДАЗО2-17-54-8У1 1
