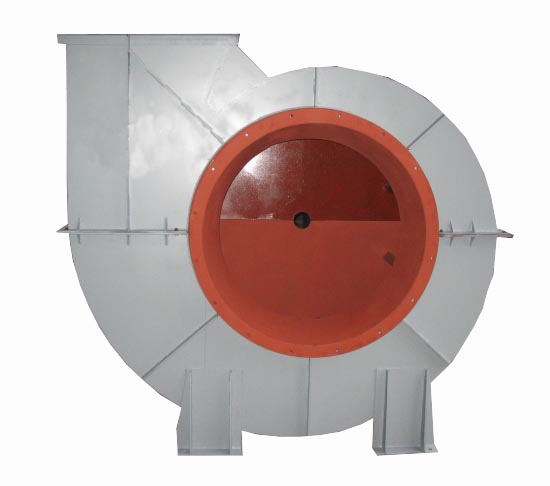

Вентилятор дутьевой ВДН-12,5

Вентилятор дутьевой ВДН-12,5 предназначены для отсасывания дымовых газов из топок пылеугольных котельных агрегатов паропроизводительностью 2,5-320 т/ч, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок котельных агрегатов той же паропроизводительности.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Вентилятор дутьевой ВДН-12,5 предназначены для отсасывания дымовых газов из топок пылеугольных котельных агрегатов паропроизводительностью 2,5-320 т/ч, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок котельных агрегатов той же паропроизводительности.

Условия эксплуатации

  • Температура перемещаемой среды ВДН от -30 С до 80 С стандартном исполнении;
  • Дымососы предназначены для перемещения агрессивных сред, при условии, что заказанный материал проточной части не поддается износу перемещаемой средой;
  • Тягодутьевые машины применяют в технологических установках для перемещения не агрессивных газов с остаточной запыленностью удаляемого продукта не более 2 г/м3;
  • Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом), в макроклиматических районах в условиях умеренного (У) и тропического (Т) климата 2 категории размещения по ГОСТ 15150-69.

Варианты изготовления

  • Исполнение 1-е и 3-е;
  • Из углеродистой стали в стандартном исполнении;
  • Из различных марок нержавеющих сталей;
  • Во взрывозащищенном исполнении (из разнородных металлов) по ДНАОП 0.00-1.18-98;
  • Тягодутьевые машины выполняются правого и левого вращения

Общие сведения

  • ВДН — дымосос радиальный;
  • Одностороннего всасывания;
  • Рабочее колесо сварное с назад загнутые лопатки в количестве 16 шт;
  • Корпус спиральный поворотный.

Монтаж вентилятора ВДН-12,5

  • Тягодутьевые машины ВДН №5-13 поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
  • Для установки тягодутьевых машин должен быть спроектирован и сооружен фундамент согласно чертежам общего вида;
  • Монтаж тягодутьевой машины должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
  • Место установки выбирается таким образом, чтобы уровни шума и вибрации, создаваемые системой газоходов на рабочих местах, не превышали требований ГОСТ 12.1.003 и ГОСТ 12.1.012;
  • Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
  • Металлоконструкции машины должны быть покрыты снаружи слоем тепловой изоляции;
  • Конструкция тягодутьевых машин не рассчитана на восприятия нагрузки от масс и теплового расширения подводящих и отводящих газопроводов. Перед вентиляторами и за ними должны устанавливаться компенсаторы.

Демонтаж вентилятора

  • Для предварительного осмотра, выяснения вибрации или поломки, на корпусе тягодутьевой машины предусмотрен люк. Сняв смотровой люк, возможно осмотреть проточную часть тягодутьевой машины, при необходимости возможен съем корпуса;
  • Для снятия корпуса на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
  • Выем ротора осуществляется через отверстие в стенке корпуса, расположенной между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемным диском корпуса.
Технические характеристики вентиляторов при температуре перемещаемой среды 20 С и барометрическом давлении 760 мм.рт.ст
Обозначение Исполнение Мощность двигателя, кВт Синхронная частота вращения, об/мин Производительность, м3/ч Полноедавление, Па Масса без двигателя, кг ±5% Масса с двигателем, кг ±5%
при max КПД в рабочей зоне при max КПД в рабочей зоне
Вентилятор ВДН-12,5 НЖ
(ВДН95-40-12,5НЖ)
1 30 1000 22,3 11,6-35,5 2300 2680-1100 813 1058
3 30 1000 22,3 11,6-35,5 2300 2680-1100 1075 1320
Вентилятор ВДН12,5 НЖ
(ВДН95-40-12,5НЖ)
1 75 1500 33,7 17,5-36,2 5320 6160-5040 812 1277
3 75 1500 33,7 17,5-36,2 5320 6160-5040 1072 1537
Вентилятор ВДН 12,5НЖ
(ВДН95-40-12,5НЖ)
1 90 1500 33,7 17,5-53,5 5320 6160-2520 812 1362
3 90 1500 33,7 17,5-53,5 5320 6160-2520 1072 1622
Вентилятор ВДН-12,5НЖ
(ВДН106-39-12,5НЖ)
1 30 1000 24,3 8,2-40,5 2600 3000-1400 818 1063
3 30 1000 24,3 8,2-40,5 2600 3000-1400 1081 1326
Вентилятор ВДН12,5 НЖ
(ВДН106-39-12,5НЖ)
1 75 1500 29 12,4-29 6300 6900-6400 817 1282
3 75 1500 29 12,4-29 6300 6900-6400 1077 1542
Вентилятор ВДН 12,5 НЖ
(ВДН106-39-12,5НЖ)
1 90 1500 36,6 12,4-42,9 6000 6900-5650 817 1367
3 90 1500 36,6 12,4-42,9 6000 6900-5650 1077 1627
Вентилятор ВДН 12,5НЖ
(ВДН106-39-12,5 НЖ)
1 110 1500 36,6 12,4-61,2 6000 6900-3200 817 1472
3 110 1500 36,6 12,4-61,2 6000 6900-3200 1147 1802
Акустические характеристики
Обозначение Частота вращения рабочего колеса, об/мин Суммарный уровень звуковой мощности,
дБ, не более
Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц
63 125 250 500 1000 2000 4000 8000
ВДН-12,5 НЖ 975 113 107 104 103 108,5 101,5 100,5 96 87,5
ВДН 12,5НЖ 1470 122 116 113 112 117,5 110,5 109,5 105 96,5
Технические характеристики
Обозначение Исполнение Длина съемного газопровода
L, мм
Масса съемных частей, кг ±5% Момент инерции колеса рабочего для 1исп./ ротора для 3исп., кг·м2 Площадь изоляции корпуса, м2±5%
Корпус Колесо рабочее для 1исп./ ходовая часть с колесом для 3исп. Станина Направляющий
аппарат
ВДН 12,5 НЖ 1 550 320,5 215 197,5 81 38,2 10
3 393 344,5 38,4
