Вентильный электропривод системы приводов соплового блока

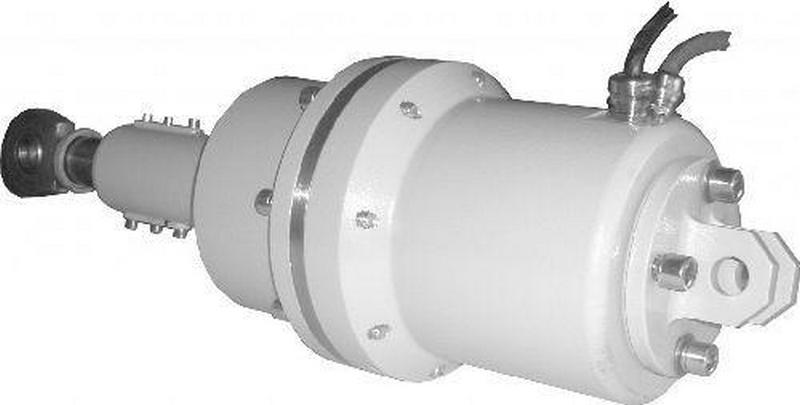

Функциональный макетный образец (ФМО) электропривода (ЭП) предназначен для проведения испытаний с целью подтверждения работоспособности и возможности реализации основных технических характеристик ЭП системы приводов (СП) соплового блока (СБ) 1, 2 ступеней ракеты космического назначения (РКН) на этапе первоочередной наземной экспериментальной отработки. ФМО ЭП должен обеспечивать перемещение штоков исполнительных механизмов (ИМ) по командам от технологического пульта управления (ТПУ).

Состав

ФМОЭП состоит из:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Функциональный макетный образец (ФМО) электропривода (ЭП) предназначен для проведения испытаний с целью подтверждения работоспособности и возможности реализации основных технических характеристик ЭП системы приводов (СП) соплового блока (СБ) 1, 2 ступеней ракеты космического назначения (РКН) на этапе первоочередной наземной экспериментальной отработки. ФМО ЭП должен обеспечивать перемещение штоков исполнительных механизмов (ИМ) по командам от технологического пульта управления (ТПУ).

Состав

ФМОЭП состоит из:

  • двух исполнительных механизмов (ИМ1, ИМ2);
  • регулятора скорости (РС), управляющего ИМ1 и ИМ2;
  • двух силовых кабелей связи РС с ИМ;
  • двух сигнальных кабелей связи РС с ИМ.

В состав каждого ИМ входят:

  • вентильный электродвигатель (ВЭД);
  • шарико-волновой редуктор (ШВР);
  • шарико-винтовая передача (ШВП);
  • датчик положения (ДП) выходного штока ИМ;
  • корпусные детали.
Технические характеристики
Параметры Значение
Напряжение питания РС от источника постоянного тока Ud , В 140 (+ 10/-30)
Ток, потребляемый каждым ИМ без нагрузки IИМ , не более ,А 5
Ток, потребляемый каждым ИМ при максимальной противодействующей
нагрузке Imax , не более ,А
60
Максимальная противодействующая нагрузка на штоке каждого ИМ Fmax , кН 62
Максимальная попутная нагрузка на штоке каждого ИМ, не более, кН, в том
числе:
57,9
- позиционная FP – изменяется от нулевой до максимальной пропорционально
положению, кН
0 53,6
- постоянная FC , кН 4,3
- трение FТP , кН 4,1
Приведенная к штоку каждого ИМ масса нагрузки mH , кг 840
Пусковое усилие на штоке каждого ИМ FПУСК , не менее, кН 124
Скорость движения штоков ИМ VШ при Fmax и Ud =140В, не менее, мм/с 645
Скорость движения штоков ИМ VШ max без нагрузки и U 128
Ход штоков ИМ от нулевого положения до механических упоров, не менее, мм 41
Осевая жесткость штока, не менее, кН/мм 800
Осевой люфт штока, не более, мм 0,2
