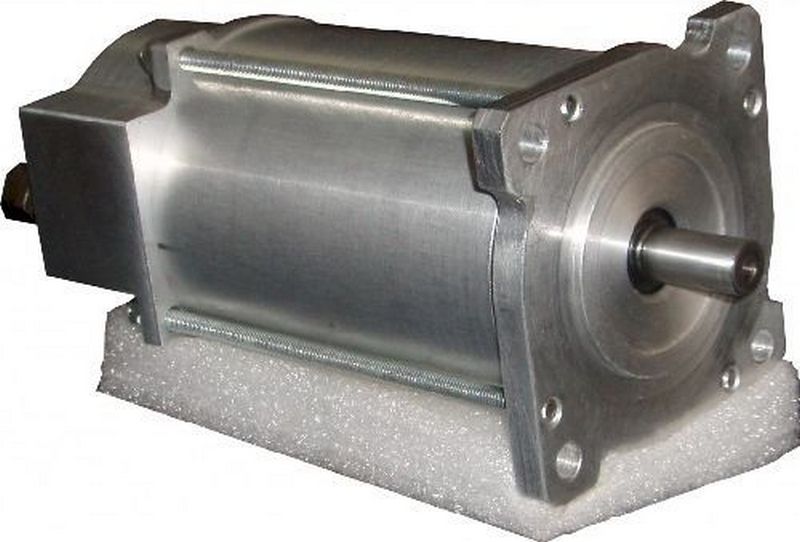

Вентильный электродвигатель с двухканальным регулятором скорости

Вентильный двигатель с двухканальным регулятором скорости вращения (ВДРС) предназначен для преобразования электрических сигналов ракетной бортовой системы управления в механическое вращательное движение заданной направленности с установленными в техническом задании электромеханическими параметрами. ВДРС может применяться в системе электроприводов соплового блока первой и второй ступеней ракеты космического назначения для управления положением сопловых блоков.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Вентильный двигатель с двухканальным регулятором скорости вращения (ВДРС) предназначен для преобразования электрических сигналов ракетной бортовой системы управления в механическое вращательное движение заданной направленности с установленными в техническом задании электромеханическими параметрами. ВДРС может применяться в системе электроприводов соплового блока первой и второй ступеней ракеты космического назначения для управления положением сопловых блоков.
ВДРС состоит из двух одинаковых вентильных двигателей(ВД) с двухканальным регулятором скорости(РС). Вентильные двигатели должны работать на общую нагрузку, а РС осуществлять регулирование частоты вращения обоих ВД с выравниванием их вращающих моментов.

Технические характеристики
Параметры Значение
Напряжение питания UБИЭП, В 110…150
Ток холостого хода РС с ВД, не более ,А 3
Максимальная противодействующая или попутная нагрузка, приложенная к валу одного ВД в течение 30 сек., Н.м 5
Приведенный к валу ВД момент инерции нагрузки, кг.м2 6,4.10-6
Пусковой момент ВД при UБИЭП=140В, не менее, Н.м 10
Частота вращения ВД при UБИЭП =140В и максимальной противодействующей нагрузке, не менее, об/мин 12300
Частота вращения ВД при UБИЭП=140В и максимальной попутной нагрузке, не более, об/мин 14000
Частота вращения на холостом ходу ВД при UБИЭП=140В, не более, об/мин 14000
Статическая погрешность регулирования частоты вращения, % ±12
Допустимая зона нечувствительности, % от максимальной скорости ±3
Электромеханическая постоянная времени набора (сброса) частоты вращения при номинальной противодействующей нагрузке 2,5 Н.м, не более, мс 12
Электромагнитная постоянная времени ВД, не более, мс 2
Масса одного ВД, кг 2,6
Масса РС, кг 5
Время непрерывной работы ВДРС, с 90
