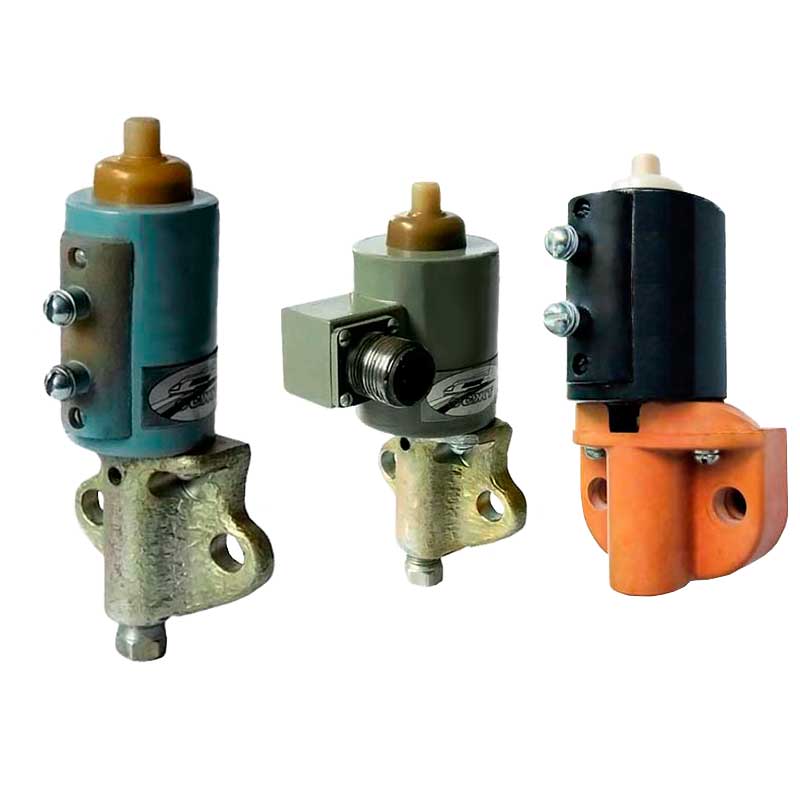

Вентили электропневматические ВВ предназначены для дистанционного управления пневматическими исполнительными механизмами, для переключения пневматических линий посредством управляющего электрического сигнала.
Условия эксплуатации
- Вентили ВВ изготавливаются в климатическом исполнении У категории 3 по ГОСТ15150
- Рабочая температура окружающей среды - от -50 до 50 °С
- По степени защищенности вентили соответствуют классу IР54 по ГОСТ 14254
- По стойкости к механическим воздействиям в условиях эксплуатации вентили соответствуют группе М25 по ГОСТ 17516.1
| Модификация | Величина напряжения питания, В: | Номинальное давление воздуха, МПа | D у, мм | ||||||
| постоянного тока | переменного тока | ||||||||
| 12 | 24 | 50 | 75 | 110 | 220 | 220 | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 1В.003Т | + | 0,63 | 6 | ||||||
| ВВ-1Т | + | + | + | 0,63 | 4,8 | ||||
| ВВ-2Т | + | + | 0,63 | 4,5 | |||||
| ВВ-3Т | + | + | + | + | 0,63 | 6 | |||
| ВВ-3АТ | + | + | 0,63 | 6 | |||||
| ВВ-32Т | + | + | + | + | + | + | + | 0,63 | 4,5 |
| ВВ-32ШТ | + | + | + | + | + | + | + | 0,63 | 4,5 |
| ВВ-1111Т | + | + | + | 0,63 | 5 | ||||
| ВВ-1113Т | + | + | + | 0,63 | 5 | ||||
| ВВ-1113ШТ | + | 0,63 | 5 | ||||||
| ВВ-1115Т | + | 0,63 | 5 | ||||||
| ВВ-1311Т | + | 0,63 | 6,5 | ||||||
| ВВ-1313Т | + | + | 0,63 | 6,5 | |||||
| ВВ-1315Т | + | 0,63 | 6,5 | ||||||
| ВВ-1415Т | + | 1 | 6,5 | ||||||
| ВВ-2ГТ | + | 0,63 | 5 | ||||||
| ВВ-2Г-1Т | + | 0,63 | 5 | ||||||
| ВВ-2Г-11Т | + | 0,63 | 5 | ||||||
| ВВ-2Г-13Т | + | + | 0,63 | 6 | |||||
| ВВ-2Г-2Т | + | 0,63 | 5 | ||||||
| ВВ-2Г-3Т | + | 0,63 | 5 | ||||||
| ВВ-2Г-ЭТ | + | 0,63 | |||||||
| ВВ-2ЭТ | + | 0,63 | 5 | ||||||
| ВВ-2БТ | + | 0,63 | 5 | ||||||
| ВВ-3ГТ | + | 0,63 | 6 | ||||||
| ВВ-3Г-1Т | + | 0,63 | 6 | ||||||
| ВВ-2АТ | + | 0,63 | 5 | ||||||
| ВВ-2А-2Т | + | ||||||||
