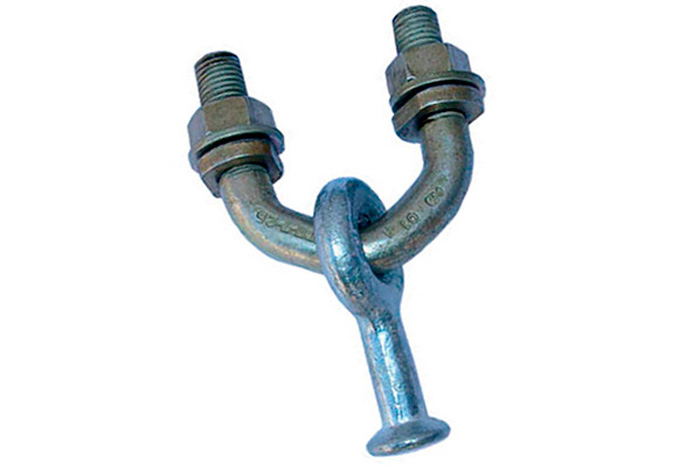

Узел крепления КГП-7-2

Узел крепления КГП-7-2 предназначен для крепления поддерживающих изолирующих подвесок к опорам воздушных линий электропередач и открытых распределительных устройств.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Узел крепления КГП-7-2 предназначен для крепления поддерживающих изолирующих подвесок к опорам воздушных линий электропередач и открытых распределительных устройств.

Модификации

  • КГП-7-2Б,
  • КГП-7-2В,
  • КГП-7-2Г,
  • КГП-7-2Д.

Конструктивное исполнение

Узел крепления имеет механическую прочность, гарантирующую его номинальную разрушающую нагрузку при углах отклонения гирлянды до 45 градусов в направлениях вдоль и поперек линии электропередач и имеют размеры, соответствующие привязанным размерам унифицированных промежуточных опор.

Технические характеристики
Марка Размеры, мм Разрушающая нагрузка кН, не менее Масса, кг
L H H1 d amax amin
КГП-7-2Б 80 116 39 20 16 12 70 1,12
КГП-7-2В 80 96 32 16 8 6 70 0,7
КГП-7-2Г 50 260 183,5 16 8 6 70 1,26
КГП-7-2Д 50 280 203,5 16 8 6 70 1,28
