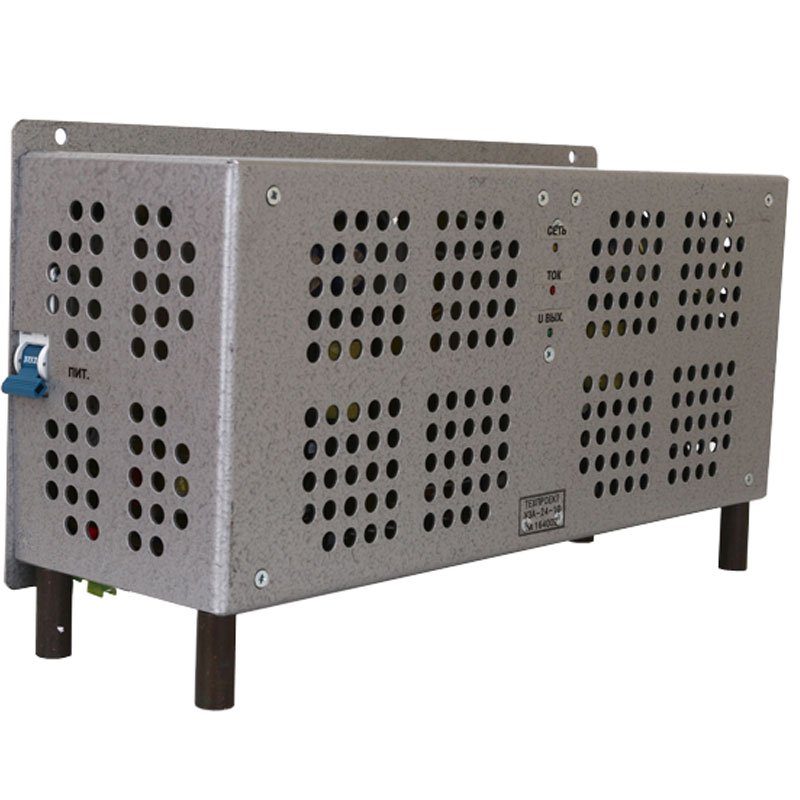

Устройство зарядное УЗА автоматическое предназначено для поддержания в режиме непрерывного подзаряда двух аккумуляторных батарей типов от 6СТ-55 до 6СТ-190; электропитания цепей автоматики на необслуживаемых объектах, при подключенных аккумуляторных батареях.
Конструкционные особенности устройства УЗА
- предусмотрена защита от короткого замыкания;
- предусмотрена защита от переполюсовки (неправильного подключения аккумуляторной батареи);
- по конструктивному исполнению, УЗА представляет собой настенное устройство одностороннего обслуживания. Допускается эксплуатация на столе (на горизонтальной поверхности), для этого в конструкции предусмотрены ножки;
- установлены клеммы пружинного типа с безвинтовым соединением. Эффект постоянного давления пружины на проводник гарантирует качественное и долговечное соединение. Клеммы пружинного типа обеспечивают удобство при монтаже и пуско-наладочных работах, а также не требуют технического обслуживания;
- Главные достоинства УЗА – надежность, высокое качество, автономность, простота в эксплуатации и техническом обслуживании.
Модификации устройства
Зарядное устройство поставляется в четырех модификациях:
- УЗА-12-6
- УЗА-12-10
- УЗА-24-6
- УЗА-24-10
Условия эксплуатации
Устройство зарядное УЗА способно сохранять работоспособность при:
- температуре окружающей среды от 0 °С до +50 °С;
- относительной влажности воздуха 98% при температуре плюс 25 °С;
- высоте над уровнем моря до 2000 метров;
- воздействии вибрации с частотой от 10 до 60 Гц и ускорением до 1,0 м/с2;
- воздействии ударных нагрузок с ускорением до 3,0 м/с2 длительностью 2-20 мс.
|
Параметр |
УЗА-12-6 |
УЗА-12-10 |
УЗА-24-6 |
УЗА-24-10 |
|
Обозначение |
ААРЛ.436237.002 |
ААРЛ.436237.002-01 |
ААРЛ.436237.002-02 |
ААРЛ.436237.002-03 |
|
Номинальное напряжение, В |
13,6 |
27,2 |
||
|
Номинальный ток, А |
6 |
10 |
6 |
10 |
|
Амплитуда пульсаций напряжения, В |
0,5 |
|||
|
Потребляемая мощность, кВт |
0,11 |
0,18 |
0,22 |
0,36 |
|
Напряжение питания, В |
187-242 |
|||
|
Макс. напряжение питания, В |
280 |
|||
|
Частота сети, Гц |
50 |
|||
|
Степень защиты |
IP20 |
|||
|
Габариты, мм |
160х176х95 |
270х176х95 |
185х176х100 |
340х176х100 |
|
Масса, кг |
1,5 |
3 |
2 |
3,5 |
Комплект поставки
- устройство зарядное автоматическое УЗА ААРЛ.436237.002;
- комплект эксплуатационной документации.
