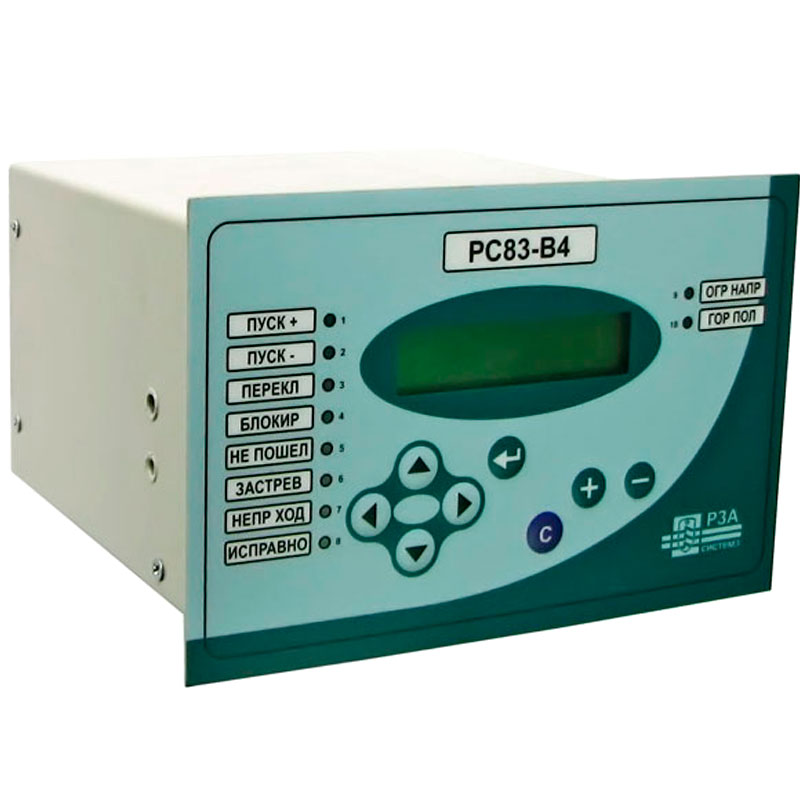

Устройство управления РС83-В4 предназначено для автоматического управления электроприводами РПН (АРН) как двух-, так и трехобмоточных трансформаторов под нагрузкой.
Нагрузка для РС83-В4 может быть в виде: контроля уровня напряжения и поддержания его в заданных установками пределах путем формирования команд управления исполнительным устройством (приводом РПН) и контроля его работы; реализации логики необходимых блокировок и функций защиты.
Устройство РС83-В4 позволяет как в автоматическом, так и в ручном режиме, а также дистанционно, управлять приводом регулятора под нагрузкой (РПН) высоковольтного трансформатора. Имеет полный набор необходимых функций, логики и сервисов автоматики РПН. Существенно облегчает работу персонала подстанции, позволяет избежать аварийных ситуаций, своевременно блокируя нештатные режимы работы РПН и выдавая сигналы о неисправностях на верхний уровень управления
Функциональные особенности
- контроль значения входного напряжения по двум каналам (U1, U2) в заданном установкой диапазоне (80-120В с шагом 0,1 В), сравнение с границами диапазона (0,5-10 В с шагом 0,1 В) и формирование команд «прибавить» если напряжение на входе меньше заданного и «убавить», если больше. Гистерезис при контроле напряжения составляет 1,01 и 0,99 соответственно.
- контроль значения входного тока по двум каналам (I1, I2) для коррекции управляющего напряжения по значению контролируемого тока. При входном токе 5 А максимальное значение корректирующего напряжения от тока принимается равным 20 В с учетом коэффициента влияния (коррекции), значение которого задается из меню в диапазоне 0-1,0 с шагом 0,01.
- контроль положения привода с блокировкой устройства: по сигналу дискретных входов, в т.ч. от датчика температуры; при превышении заданного значения контролируемого тока; при выходе контролируемого напряжения за допустимые пределы; по формированию сигнала «привод не пошел»; по формированию сигнала «застревание»; по формированию сигнала «непрерывный ход»
- формирование команд управления РПН; формирование команд «прибавить» и «убавить» на выходные реле КL1, КL2 производится через заданное установкой (1-250 с, с шагом 1 с) время.
- запоминание параметров срабатывания защиты и автоматики в журнале аварий для 100 событий (с фиксацией вида защиты, значения тока и времени срабатывания);
- запоминание параметров изменения конфигурации в журнале событий для 200 событий;
- светодиодная индикация режимов работы и исправности устройства
- передача по интерфейсу RS-485 информации: положение дискретных входов и выходных реле; состояние светодиодов индикации; значение измеренных токов и напряжений; управление выходными реле и возврат сигнализации на светодиодах.
- самодиагностика устройства;
Регулирование привода РПН осуществляется по каналу 1 (U1, I1) или по каналу 2 (U2, I2) или по каналу 1 с контролем по каналу 2 или по каналу 2 c контролем по каналу 1, с токовой компенсацией или без токовой компенсации – в зависимости от выбранной конфигурации.
Устройство автоматического управления РПН трансформатора оснащено интерфейсом RS-485, может быть интегрировано в АСУТП, а также возможны считывание данных и телеуправление. Устройство управления РПН компактно, отличается низким энергопотреблением, удобным интерфейсом.
Пределы контроля /номинальное входное напряжение, В |
80…125 / 100 |
Пределы контроля входных токов, А |
0,05…12 |
Диапазон уставок по времени, с |
(0,1 ÷ 25,0), шаг 0,1 |
Габариты, ШхВхГ, мм |
160х105х160 |
Масса (не более), кг |
1,5 |
