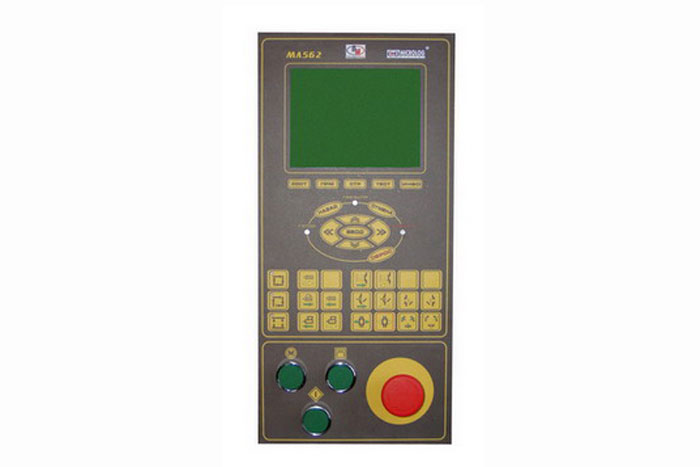

Устройство управления МЛ 562

Устройство управления МЛ 562 предназначено для управления процессами переработки полимерных материалов на литьевых машинах.

Область применения

Устройство широко используется для управления экструзионными линиями и термоформовочными машинами.

Конструктивное исполнение

Устройство МЛ 562 имеет многопроцессорную архитектуру и состоит из нескольких подсистем:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Устройство управления МЛ 562 предназначено для управления процессами переработки полимерных материалов на литьевых машинах.

Область применения

Устройство широко используется для управления экструзионными линиями и термоформовочными машинами.

Конструктивное исполнение

Устройство МЛ 562 имеет многопроцессорную архитектуру и состоит из нескольких подсистем:

  • операторской панели (пульт управления и индикации), предназначенной для приема команд оператора, ввода технологических параметров, отображения информации о состоянии системы и технологического процесса, синхронизации работы всех подсистем.
  • устройства управления циклами литьевой машины (цикловой контроллер), предназначенного для:
    • приема сигналов от конечных выключателей блокировок и путевых датчиков, установ-ленных на литьевой машине и вспомогательном оборудовании;
    • управления электромагнитами, электромагнитными реле и другими исполнительными устройствами согласно заданной циклограммы;
    • выполнения команд оператора с пульта управления;
    • индикации текущего состояния входов – выходов в процессе выполнении циклограммы;
    • индикация аварийного состояния выходов при перегрузке или коротком замыкании.
  • восьмиканального регулятора температуры, предназначенного для поддержания заданных значений температуры в материальном цилиндре литьевой машины и пресс – форме.
Технические характеристики
Параметры Значение
Входные сигналы постоянного тока:
  • количество дискретных входов
  • напряжение логического нуля
  • напряжение логической единицы, В
  • ток входа при напряжении 24 В, не более
48
0...4 В
21,6...26,4 В
10 мА
Выходные сигналы постоянного тока:
  • количество дискретных выходов
  • коммутирующий элемент
  • максимальный выходной ток
  • коммутируемое напряжение пульсирующее,
48
полевой транзистор
2,0 А
24 В +10 / -25 %
