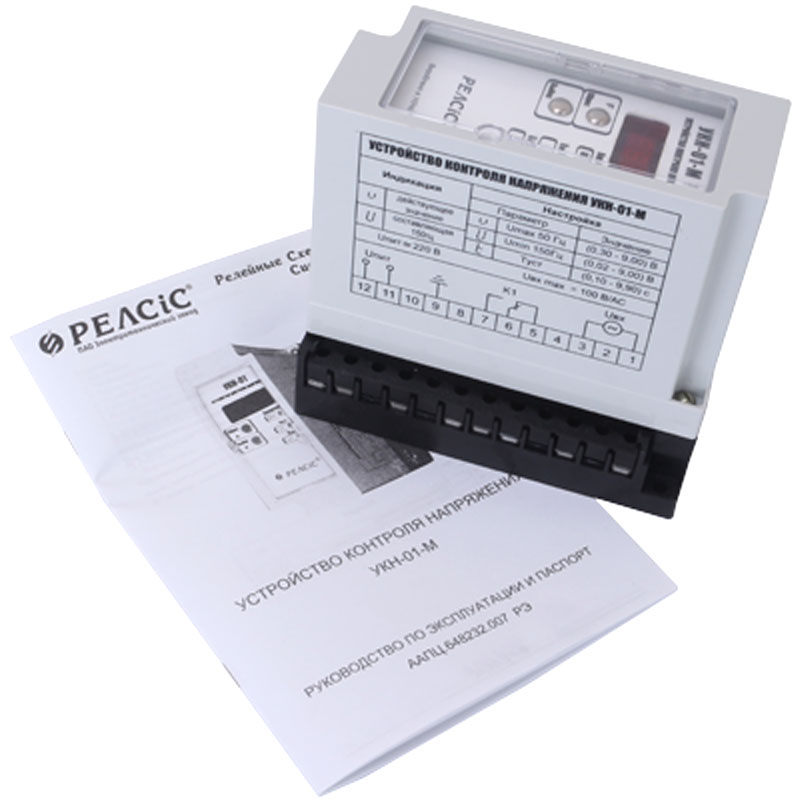

Устройство УКН-01, УКН-01М, УКН-01М2 предназначено для непрерывного автоматического контроля исправности цепей напряжения обмоток измерительных трансформаторов напряжений, собранных в разомкнутый треугольник. Устройство УКН-01 устанавливается на панелях и щитах управления релейных залов, в релейных шкафах и отсеках КРУ.
|
Параметры |
УКН-01 |
УКН-01М |
|
Напряжение оперативного питания, В |
=220; ~220 |
=220; ~220 |
|
Допустимые пределы напряжения оперативного питания, В |
90-250 |
90-250 |
|
Номинальное напряжение входного сигнала частотой 50 Гц, В |
100 |
100 |
|
Диапазон измеряемых напряжений, В |
0,05-9,0 |
0,02–9,0 |
|
Диапазон уставок по превышению входного напряжения переменного тока частотой 50 Гц, В |
0,05–9,0 |
0,3–9,0 |
|
Диапазон уставок по понижению напряжения переменного тока частотой 150 Гц, В |
0,05–9,0 |
0,02–9,0 |
|
Дискретность установки уставок по превышению или понижению входного напряжения срабатывания, В |
0,01 |
0,01 |
|
Диапазон уставок времени срабатывания, с |
0,5 – 8,0 |
0,1 - 9,9 |
|
Потребляемая мощность по цепи контроля при Uвх.=100 В, не более, ВА |
1,0 |
1,0 |
|
Потребляемая мощность по цепи питания, ВА, не более |
7,0 |
7,0 |
|
Коэффициент возврата после снижения измеряемого напряжения ниже уставки срабатывания |
0,9 – 0,95 |
0,9 - 0,95 |
|
Общее число коммутаций, не менее, циклов |
100 000 |
100 000 |
|
Масса, кг |
0,6 |
0,6 |
