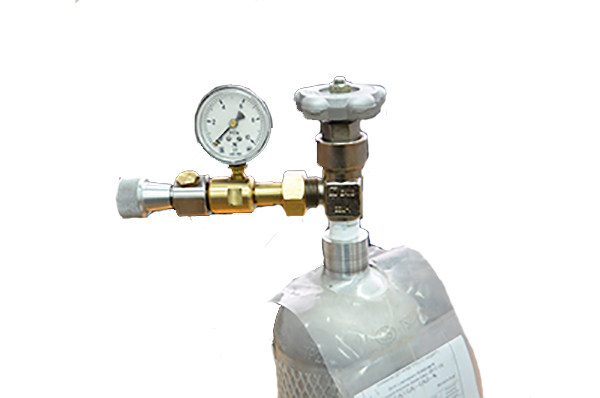

Устройство точной регулировки давления УТР-1 (далее устройство) предназначен для контроля давления газа в баллоне и плавного регулирования расходов не агрессивной газовой смеси, поступающей из баллона.
Устройство состоит из питающего штуцера, манометра и вентиля тонкой регулировки расходов газа (ВТР-1).
| 2.1. Прибор УТР-1 предназначенный для работы в таких условиях:
- Температура рабочей среды, С - Относительная влажность при температуре 25 С,% |
от -20 до +50
до 80 |
Устройство точной регулировки давления УТР-1 (далее устройство) предназначен для контроля давления газа в баллоне и плавного регулирования расходов не агрессивной газовой смеси, поступающей из баллона.
Устройство состоит из питающего штуцера, манометра и вентиля тонкой регулировки расходов газа (ВТР-1).
| 2.1. Прибор УТР-1 предназначенный для работы в таких условиях:
- Температура рабочей среды, С - Относительная влажность при температуре 25 С,% |
от -20 до +50
до 80 |
| 2.2.Параметры проводящей среды, которые поступают на вход прибора:
- Температура рабочей среды, С - Относительная влажность при температуре 25 С,% |
от -20 до +50
до 80 |
| 2.3. Максимальное давление воздуха, что осуществляет герметическое закрытие прибора УТР-1: | 10,0 МРа (102 кгс/см ) |
| 2.4. Прибор УТР-1 обеспечивает регулирование точности установки расходов газа от 0 до 1,3 л / хв. |
(± 0,05 л/хв.) |
| 2.5. Тип привода | ручное управление |
| 2.6.Соединительная резьба
Примечание: правая или левая резьба изготавливается по желанию заказчика. |
СП 21,8 или СП 21,8-LH |
| Соединительный штуцер | D y=6мм |
| 2.7. Габаритные размеры, мм не больше | 125х110х32 |
| 2.8. Масса прибора, кг не больше | 0,42 |
Области применения:
- - Энергетика, металлургическая промышленность;
- - Угольная промышленность;
- - Медицина;
- - Охрана окружающей среды, санитарный контроль;
- - Геохимия, климатология.
