Устройство соединительное УСВН-400 У2

Устройства имеют вид взрывозащиты — «защита вида «е» по ГОСТ 22782.7 (ГОСТ Р 51330.8) с маркировкой взрывозащиты 2ЕxeIICT5; степень защиты устройства от внешних воздействий не ниже IP54 по ГОСТ 14254.

Условия эксплуатации

• Высота над уровнем моря — не более 2000 м;
• температура окружающего воздуха от – 40 до + 40 °С;
• относительная влажность окружающей среды до (98±2)% при температуре + 25 °С без конденсации влаги;
• вибрационные нагрузки в местах установки устройства должны соответствовать группе механического исполнения М1 по ГОСТ 17516.1;
• рабочее положение в пространстве — любое;
• окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих детали или составные части устройства и изоляцию.

Конструкционные особенности

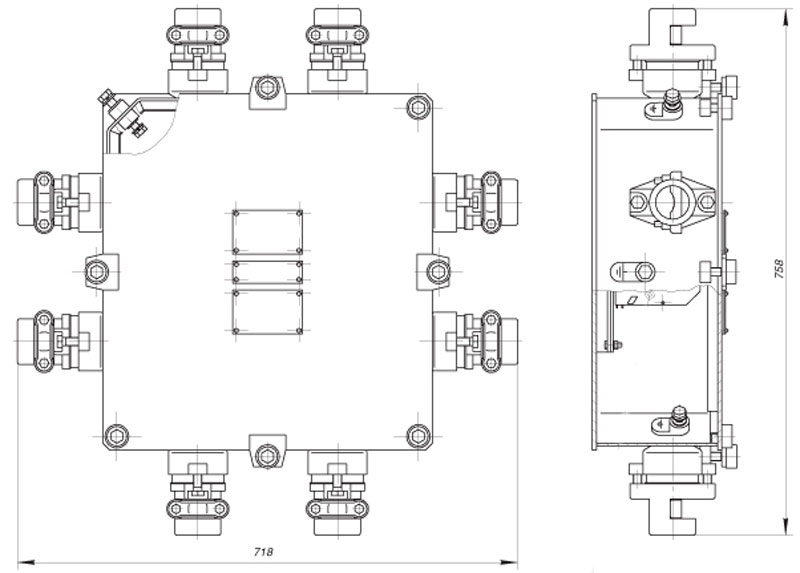

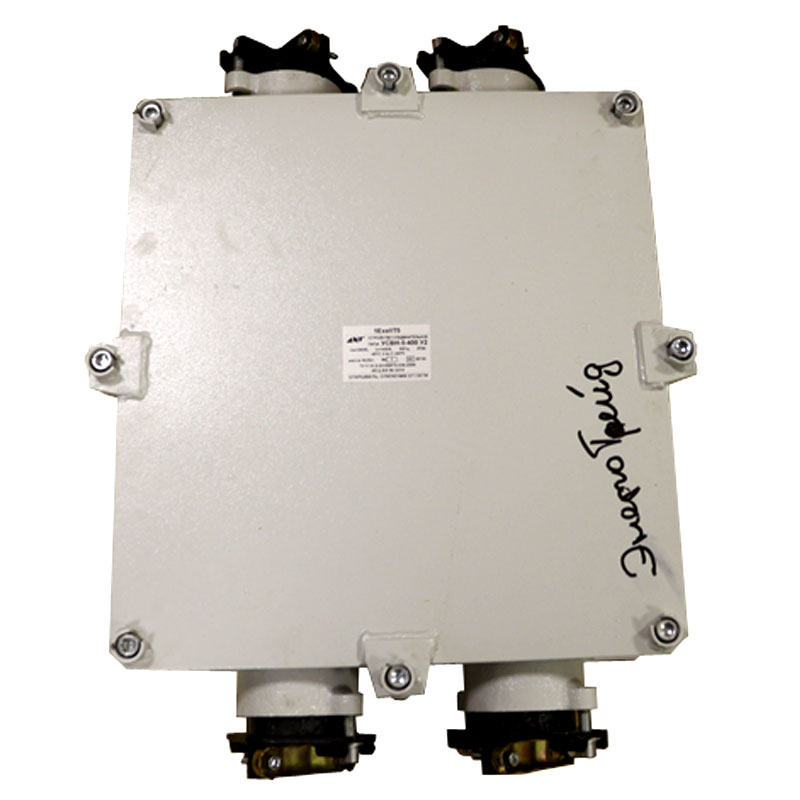

Устройство представляет собой металлический корпус с крышкой, кабельными вводами и контактным блоком.

Защита устройства от пыли и влаги обеспечивается резиновым уплотнением на крышке, изготовленным из маслобензостойкой резины с соответствующей температурой эксплуатации, на которое рассчитано устройство.

Кабельные вводы предназначены для подсоединения гибкого или бронированного кабеля и состоят из гнезда, приваренного к корпусу, муфты, уплотнительного кольца и прижимной скобы. Защита жил и кабеля от выдергивания обеспечивается конструкцией кабельного ввода и применением скобы.

Уплотнение кабеля в кабельном вводе осуществляется с помощью уплотнительного кольца, прессованного из маслобензостойкой резины с соответствующей температурой эксплуатации, в котором прорезаны диаметральные надрезы.

Наружный диаметр вводимого кабеля должен быть на 1–1,5 мм меньше внутреннего диаметра уплотнительного кольца. Диаметр кольца устанавливается в соответствии с диаметром вводимого кабеля путем удаления лишних слоев резины. Характеристики устанавливаемых вводов приведены в таблице. Заземляющие жилы подводимых кабелей присоединяются к заземляющим зажимам, установленным рядом с кабельными вводами.

Применение соединительных мостиков позволяет расширить функциональные возможности устройств: обеспечить транзит и подсоединение дополнительных источников питания.

В устройствах УСВН-400 У2 отсутствуют искрящие элементы, все неизолированные токоведущие части помещены в оболочку, имеющую высокую степень механической прочности по ГОСТ 22782.0 (ГОСТ Р 51330.0) и степень защиты от внешних воздействий IP54 по ГОСТ 14254.

На крышке устройств обязательно располагаются таблички с указанием маркировки взрывозащиты и предупредительной надписью: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ».

Структура условного обозначения

УСВН–Х–Х–Х У2

• УСВН — устройство соединительное взрывозащищенное низковольтное.
• Х — типоисполнение устройства
• Х — номинальный ток, А
• Х — функциональное назначение
• Т — с трансформатором тока;
• без указания знака — без транформатора тока.
• — климатическое исполнение У и категория размещения 2 по ГОСТ 15150.

Устройства соединительные взрывозащищенные низковольтные изготавливают для внутреннего рынка и поставки на экспорт в страны СНГ.
