Устройство контроля пламени УКП-3

Устройство контроля пламени УКП-2М (далее – устройство) предназначено для контроля наличия пламени, вызванного горением углеводородного сырья (природного газа, мазута, угля и т.п.) и выдачи сигналов о наличии пламени для систем автоматики технологического оборудования.

Контроль пламени осуществляется по наличию ультрафиолетового излучения, возникающего при горении углеводородного сырья.

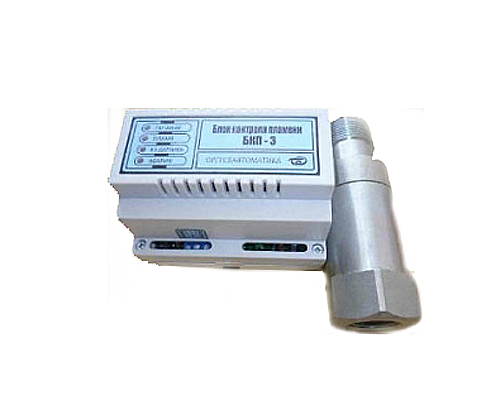

В состав устройства входят блок контроля пламени БКП-3  и датчик пламени ДП - 1.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Устройство контроля пламени УКП-2М (далее – устройство) предназначено для контроля наличия пламени, вызванного горением углеводородного сырья (природного газа, мазута, угля и т.п.) и выдачи сигналов о наличии пламени для систем автоматики технологического оборудования.

Контроль пламени осуществляется по наличию ультрафиолетового излучения, возникающего при горении углеводородного сырья.

В состав устройства входят блок контроля пламени БКП-3  и датчик пламени ДП - 1.

Область применения устройства – технологическое оборудование, в котором используется сжигание углеводородного сырья (газотурбинные агрегаты, котельные, газоподогреватели и т.п.). Применение устройства возможно для всех типов горелочных устройств и ограничивается только возможностью установки датчика на требуемом расстоянии в зоне прямой видимости пламени.

Технические характеристики устройства УКП-3

  • Расстояние от факела пламени до датчика ДП-1, от 0,4 до 1,2 м;
  • Длина линии связи между датчиком ДП-1 и блоком БКП-3,  не более 250 м;

Технические характеристики блока БКП-3

  • Время задержки выдачи блоком сигнала о погасании пламени, не более 1 с;
  • Напряжение постоянного тока на соединителях для подключения датчика пламени, 300±25 В;
  • Блок БКП-3 выпускается в двух модификациях в зависимости от величины напряжения питания основного источника питания:
Модификация блока БКП-3 Напряжение

источника питания, В

БКП-3 – 024 постоянного тока 24 +12 / -6
БКП-3 – 220   переменного тока частотой 50 Гц 220 +40/-135
постоянного тока 310 +60/-200
  • Мощность, потребляемая блоком БКП-3 от источника питания, не более 3 Вт
  • Корпус блока БКП-3 соответствует исполнению IP20 по ГОСТ 12997-84.
  •  Габаритные размеры, (Ш x Г x В), не более 107 x 68 x 90 мм
  • Технические характеристики датчика ДП-1
  • Напряжение питания постоянного тока, 300 ± 25 В
  • Корпус датчика соответствует исполнению IP65 по ГОСТ 12997-84.
  • Вид климатического исполнения – УХЛ, категория размещения - 2.1 по ГОСТ 15150-69.
  • Диапазон рабочих температур датчика от -30 до +75 С, относительная влажность воздуха не более 75% при 30 С без конденсации влаги.

Отличительные особенности:

  • - малое время реакции на пропадание пламени – не более 1 сек;
  • - обнаружение наличия пламени по ультрафиолетовому излучению, что исключает ложное обнаружение пламени за счет «засветок» от раскаленных частей камер сгорания;
  • - датчик пламени располагается за пределами камеры сгорания на расстоянии до 1,2 м от факела пламени;
  • - большое допустимое расстояние от места установки датчиков до блока БКП-2М – до 250 м;
  • - непрерывный встроенный программно-аппаратный контроль исправности блока БКП-3;
  • - непрерывный встроенный программно-аппаратный контроль исправности (отсутствия короткого замыкания) линий связи датчиков с блоком БКП-3;
  • - возможность полной проверки функционирования блока БКП-3 в ручном режиме по нажатию кнопки «Тест»;
  • - выдача сигнала «Авария» при обнаружении неисправности блока БКП-3 или короткого замыкания линии связи датчика с блоком БКП-3;
    • - оптическая (светодиодная) индикация режимов работы и состояния блока БКП-3;
    • - малая потребляемая мощность – не более 3 Вт (при КПД источника питания 85%);
    • - высокая коммутационная способность выходных реле – до 1А при 220 VAC;
    • -  малые габариты блока БКП-2М  (107 x 68 x 90 мм с подключенными соединителями в корпусе для установки на Еврорейку S=35мм);
