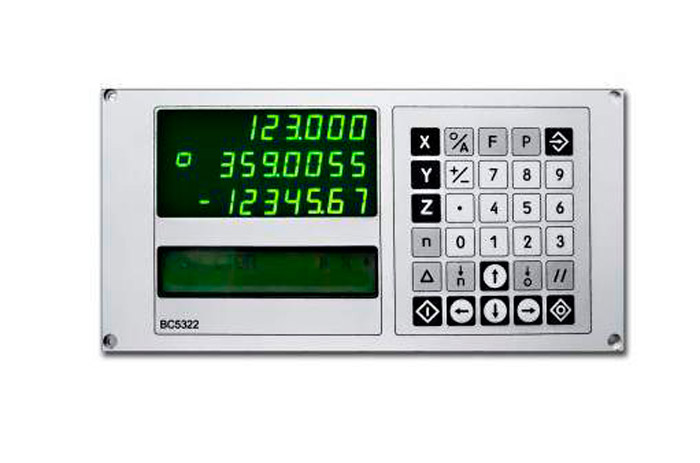

Устройство цифровой индикации ВС5322

Устройство цифровой индикации ВС5322 (в дальнейшем - УЦИ) обеспечивает отсчет перемещений по трем осям координат с помощью первичных измерительных преобразователей перемещений (в дальнейшем - ИП) на базе фотоэлектрических преобразователей перемещений типа ЛИР (напряжение питания ИП - 5 В, ток потребления одного ИП - не более 300 мА, форма выходного сигнала - ТТЛ), или других, имеющих аналогичные характеристики, индикацию положения подвижных механизмов станка или другой машины, в котором оно используется, управления приводом подач при перемещении этих механизмов.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Устройство цифровой индикации ВС5322 (в дальнейшем - УЦИ) обеспечивает отсчет перемещений по трем осям координат с помощью первичных измерительных преобразователей перемещений (в дальнейшем - ИП) на базе фотоэлектрических преобразователей перемещений типа ЛИР (напряжение питания ИП - 5 В, ток потребления одного ИП - не более 300 мА, форма выходного сигнала - ТТЛ), или других, имеющих аналогичные характеристики, индикацию положения подвижных механизмов станка или другой машины, в котором оно используется, управления приводом подач при перемещении этих механизмов.

Область применения

Используется в качестве специализированного вспомогательного комплектующего изделия в системах автоматического или полуавтоматического контроля (индикации) перемещений, регулирования и управления.

Конструктивное исполение

Устройство ВС5322 выполнено в щитовом корпусе со степенью защиты IP54 по лицевой панели и IР20 - по корпусу по ГОСТ14254.

Функциональные возможности

Устройство ВС5322 обеспечивает:

  • индикацию отсчета перемещения по трем осям координат, как в абсолютной так и в относительной системах координат, в диапазонах от минус 9999999 до плюс 9999999 при контроле линейных перемещений, или от 0.00.00 до 359.59.59 при контроле угловых перемещений с индикацией отсчета в угловых градусах, минутах, секундах, или от 0 до 359, или от 0.0 до 359.9, или от 0.00 до 359.99, или от 0.000 до 359.999 при контроле угловых перемещений с индикацией отсчета в градусах, десятых, сотых, тысячных градуса, при частоте следования сигналов с ИП от 0 до 250kHz, с возможностью переключения направления оси координат.
  • индикацию запятой, отделяющей ноль, или один, или два, или три, или четыре, или пять младших разрядах отсчета при контроле линейных перемещений.
  • контроль входных сигналов от ИП по всем осям координат, с выдачей сообщения при обнаружении неисправности.
  • интерполяцию сигналов с ИП с одним из значений коэффициентов интерполяции, определяющим количество импульсов счета за период следования сигналов с ИП, равным 1 или 2, или 4, или 0,1, или 0,2, или 0,4, или 0,5, или 0,8.
  • дискретность изменения отсчета перемещения от 1 до 99 единиц младшего разряда.
  • масштабирование измеренного значения отсчета перемещения, раздельно для каждой оси, с значением умножающего коэффициента от 0,000001 до 9,999999.
  •  компенсацию люфта по трем осям координат.
  • восстановление и автозапись значения координаты опорной точки по трем осям координат по сигналу опорной точки от ИП с блокировкой (или без блокировки) зоны опорной точки от внешнего переключателя, как в ручном так и в автоматическом режимах ,
  • ввод на индикаторные табло произвольного значения начального отсчета по трем осям координат.
  • позиционирование по одной из выбранных осей, в одну из десяти точек, с координатой, значение которой хранится в памяти УЦИ, или набирается непосредственно с клавиатуры, с выдачей на привод постоянного тока аналогового управляющего напряжения, пропорционального заданной скорости перемещений.
  • позиционирование по одной из выбранных осей в режиме приращений (на заданное расстояние).
  • ручные перегоны по одной из выбранных осей (электронный маховик), с заданной скоростью перемещений, программируемой раздельно для каждой оси.
  •  задание скорости перемещений, раздельно для каждой оси, в диапазоне от 0 до 99,99999 м/мин с дискретностью 0,00001 м/мин.
  • оперативное изменение, в пределах от 1 до 125 %, текущей скорости перемещений при помощи внешнего переменного резистора.
  • блокировку выходного управляющего напряжения, при поступлении внешней команды.
  • электропитание трех ИП напряжением (5 ± 0,25) В и током нагрузки не более 300 мА для одного ИП.
Технические характеристики
Параметр Значение
Параметры выходного аналового сигнала ± 10 В на нагрузке 2 кОм
Значения уставок формирования ступеней снижения скорости и останова, скорости перемещений, ускорений разгона и торможения программируются раздельно для каждой оси координат хранятся в энергонезависимой памяти
Ток коммутации по каждому из входов управления (8 входов по типу включено-выключено) не превышает 10 мА
Напряжение питания от 85 до 242 В
Частота тока от 49 до 61 Гц
Потребляемая мощность не более 10 кВ
Время установления рабочего режима в рабочих условиях применения не превышает 5 мин
Срок службы 14 лет
Габаритные размеры 152х300х52 мм
