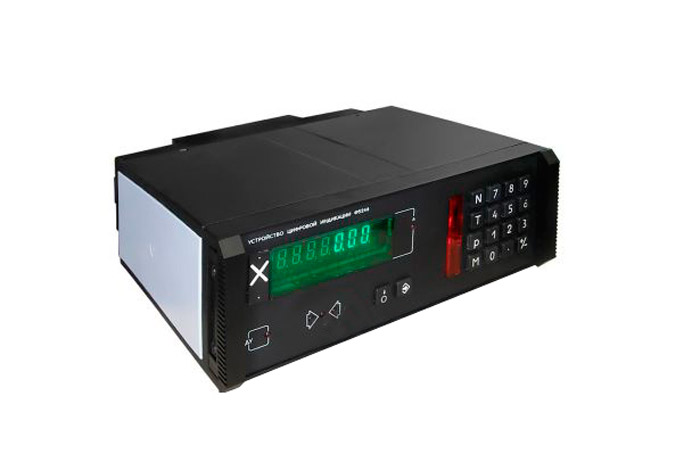

Устройство цифровой индикации Ф5246

Устройства цифровой индикации (УЦИ) Ф5246 предназначено для обработки электрических сигналов с первичных измерительных преобразователей и используются в качестве специализируемых вспомогательных комплектующих изделий в составе информационно-измерительных систем, металлообрабатывающих станков и других машин при измерении и контроле механических перемещений.

Область применения

Используется в станкостроении и металлообработке.

Функциональные возможности

Устройство Ф5246 обеспечивает:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Устройства цифровой индикации (УЦИ) Ф5246 предназначено для обработки электрических сигналов с первичных измерительных преобразователей и используются в качестве специализируемых вспомогательных комплектующих изделий в составе информационно-измерительных систем, металлообрабатывающих станков и других машин при измерении и контроле механических перемещений.

Область применения

Используется в станкостроении и металлообработке.

Функциональные возможности

Устройство Ф5246 обеспечивает:

  • ввод произвольного значения начального отсчета в любой точке контролируемого перемещения и дальнейший отсчет от этого значения;
  • определение и восстановление координат опорной точки;
  • ручной ввод, хранение и контроль значений координат девяти точек позиционирования;
  • ввод значений текущего отсчета в качестве координат точек позиционирования;
  • индикацию значения разности между текущим отсчетом и координатой выбранной точки позиционирования;
  • выдачу команд управления направлением перемещения исполнительного механизма и ступенчатым снижением скорости перемещения в режиме позиционирования;
  • выдачу команд управления в шаговом режиме позиционирования;
  • обмен информацией с внешними устройствами по стандартному интерфейсу;
  • ручной ввод, хранение и контроль значений десяти коррекций текущего отсчета на размер инструмента.
Технические характеристики
Параметр Значение
Диапазон цифрового отсчета от -9 999 999 до +9 999 999
Дискретность отсчета 0,01 мм
Количество обслуживаемых координат 1
Коэффициент масштабного преобразования отсчета, мм/об ротора сельсина 1, 2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 40
Внутришаговая погрешность, оборота ротора сельсина не более 0,001
Диапазон рабочих температур 1-40 °С
Питание от сети переменного тока - напряжение 110±10%, 120±10%, 220±10%, 240±10% В
Питание от сети переменного тока - частота 49-61 Гц
Потребляемая мощность 60 Вт
Габаритные размеры 335х145х365 мм
Масса не более 10 кг
Средняя наработка на отказ 5250 ч
