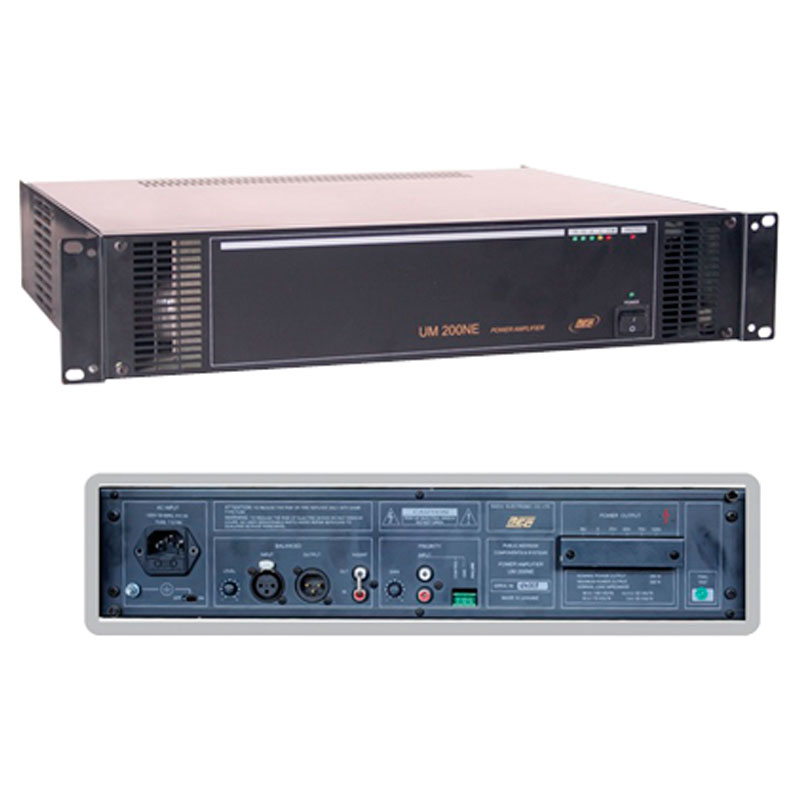

Усилитель UM 200NE предназначен для организации систем громкоговорящего оповещения и местного радиовещания. Изделия обеспечивают передачу звуковой информации на большие расстояния с наименьшими потерями мощности в трансляционных линиях. Все модели УКС и УМ серии «Перрон» предназначены для установки в закрытых помещениях при отсутствии агрессивных сред, токопроводящей пыли и рассчитаны на непрерывную круглосуточную работу в условиях эксплуатации УХЛ 4.2 ГОСТ 15150.
Функциональные особенности
- один приоритетный и три универсальных входа (в моделях UM 200 и UM 600);
- перебой сигналов с линейных и универсальных входов и трансляция сигнала с входа ПРИОРИТЕТ по команде управления;
- регуляторы уровня сигнала по каждому входу (в моделях UM 200 и UM 600);
- регуляторы тембра по низким, средним и высоким частотам (в моделях UM 200 и UM 600);
- возможность включения устройств обработки звука в канале НЧ-сигнала;
- встроенные фильтры низких и высоких частот;
- встроенные системы защиты от короткого замыкания и перегрузок по выходу;
- выход сигнала о неработоспособном состоянии;
- отключение корпуса от схемного общего провода;
- переходных процессов в момент включения, режим плавного пуска (soft start);
- возможность установки в стандартные 19" RACK-стойки.
|
Номинальная электрическая мощность |
200 Вт |
|
|
Номинальное выходное напряжение |
25, 50, 70, 100 В |
|
|
Минимальная ЭДС источника |
по входу РАЗРЫВ |
– / 1,0 В |
|
по входу МИКРОФОН |
0,5 / 1,0 мВ |
|
|
по входу ПРИОРИТЕТ |
– / 0,5 В |
|
|
по входу ЛИНИЯ |
0,5 / 1,0 В |
|
|
по входу ЛИН. ВХОД |
0,5 / 1,0 В |
|
|
Входное сопротивление |
по входу РАЗРЫВ |
– / 10 кОм |
|
по входу МИКРОФОН |
2 / 1 кОм |
|
|
по входу ПРИОРИТЕТ |
– / 20 кОм |
|
|
по входу ЛИНИЯ |
100 / 50 кОм |
|
|
по входу ЛИН. ВХОД |
20 / 10 кОм |
|
|
Эффективный диапазон частот (2 дБ) |
40-16000 Гц |
|
|
Пределы регулирования тембра, на частотах 100 (НЧ), 1000 (СЧ) и 10000 (ВЧ) Гц |
±12 дБ |
|
|
Общие гармонические искажения |
3 % |
|
|
Отношение сигнал/шум |
70 дБ |
|
|
Потребляемая мощность |
410 ВА |
|
|
Габаритные размеры |
483x89x390 мм |
|
|
Масса |
15,5 кг |
|
