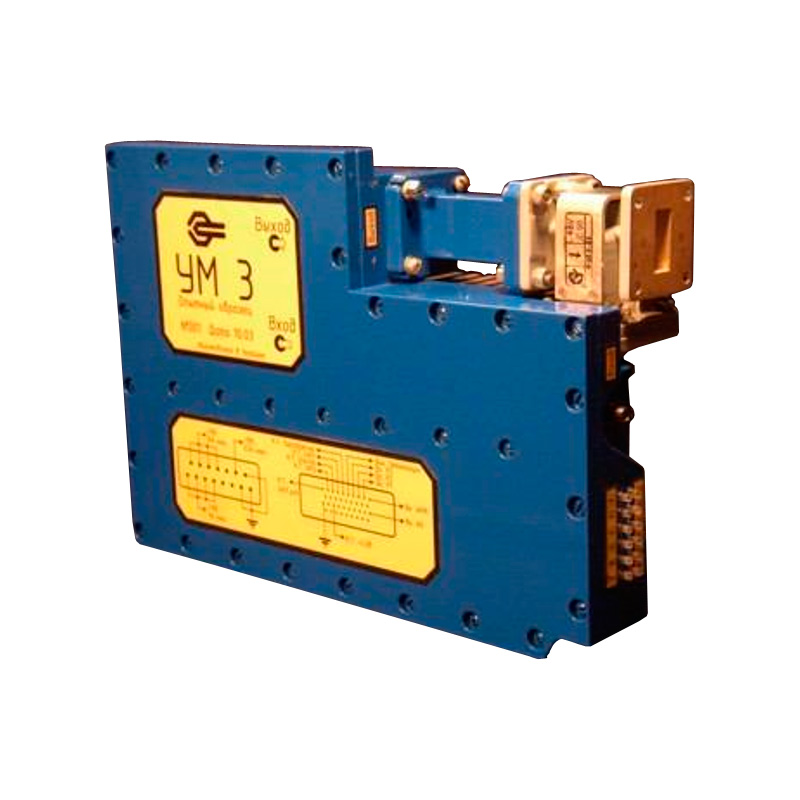

Усилитель мощности УМ 3

Усилитель мощности УМ 3 предназначен для работы в качестве оконечного усилителя мощности в системах радионавигации и обнаружения и может быть использован для усиления непрерывных и импульсных сигналов в С-диапазоне. Усилитель имеет внутреннюю систему автоматической регулировки мощности, позволяющую стабилизировать выходную мощность при изменении входной мощности в пределах 3 дБ относительно номинального значения.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92
Технические характеристики

Положительное напряжение питания

14,5-15,5 В

Отрицательное напряжение питания

14,5-15,5 В

Предельно-допустимая температура корпуса

75 °C

Диапазон рабочих температур

от -20 °C до +60 °C

Время работы без обдува при температура окружающей среды +27 °C

до 20 мин

Диапазон частот

9,5-10,5 ГГц

Выходная мощность при компрессии коэф. усиления 1 дБ

12-14,5 Вт

Макс. выходная мощность

14-16 Вт

Коэф. усиления в линейном режиме

35-38 дБ

Неравномерность коэф. усиления

0,8-2 дБ

КсвН входа

1,8-2

Уровень собственных шумов на выходе

0,3-0,5 мкВт
