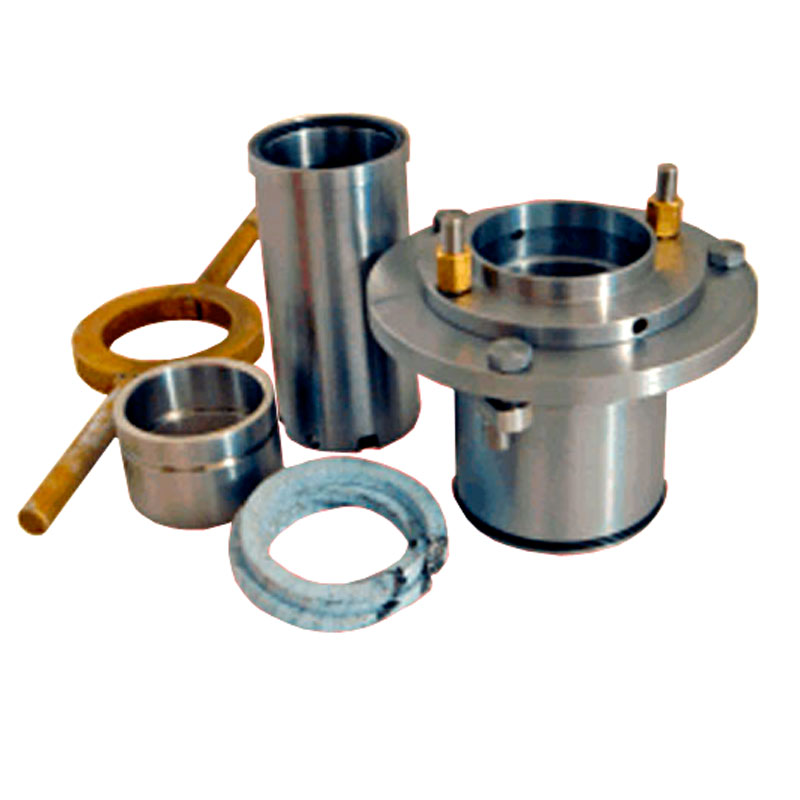

Уплотнительные устройства для конденсатных насосов Кс, КсД, КсВ и КсВА на горизонтальных и вертикальных конденсатных насосах различных марок предназначено для эксплуатации на тепловых и атомных электростанциях.
Конструкционные особенности Кс, КсД, КсВ, КсВА
Уплотнительные устройства для конденсатных насосов Кс, КсД, КсВ и КсВА изготавливаются в нескольких вариантах в зависимости от условий работы насоса: без охлаждения и гидрозатвора, с охлаждением - при эксплуатации с температурой выше 120 °C, с гидрозатвором - при работе в условиях вакуума - для предотвращения попадания кислорода в насос.
Радиальная смещаемость сальниковой коробки на шариковых упорах позволяет ей самоустанавливаться соосно с валом в пределах 1 мм или 1,5 мм на сторону, а также - автоматически компенсировать радиальные колебания вала до 0,5 мм на сторону при работе насоса.
Сальниковая набивка - плетеный терморасширенный графит (ТРГ). Резиновые кольца выполнены из резиновой смеси с высокой термостойкостью. Материал металлических деталей уплотнения - коррозионностойкая сталь 20Х13 или 12Х18Н10Т, упорных шариков - 95Х18. Гарантийный срок на устройство - 4 года.
Модификация устройств
- 8КсД-5х3
- 5Кс-5х4
- CJAV-305
- КсВ-125-140
- КсВ-320-160
- КсВА-360-160
- КсВ-475-85
- КсВ-500-85
- КсВ-500-220
- 12КсВ-9х4
- КсВА-630-125
- КсВА-1000-190
- КсВА-1500-120
|
Материал резиновых колец |
термостойкая резиновая смесь |
|
Материал деталей уплотнения |
коррозионностойкая сталь 20Х13/ сталь 12Х18Н10Т |
|
Материал упорных шариков |
95Х18 |
|
Гарантийный срок |
48 месяцев |
