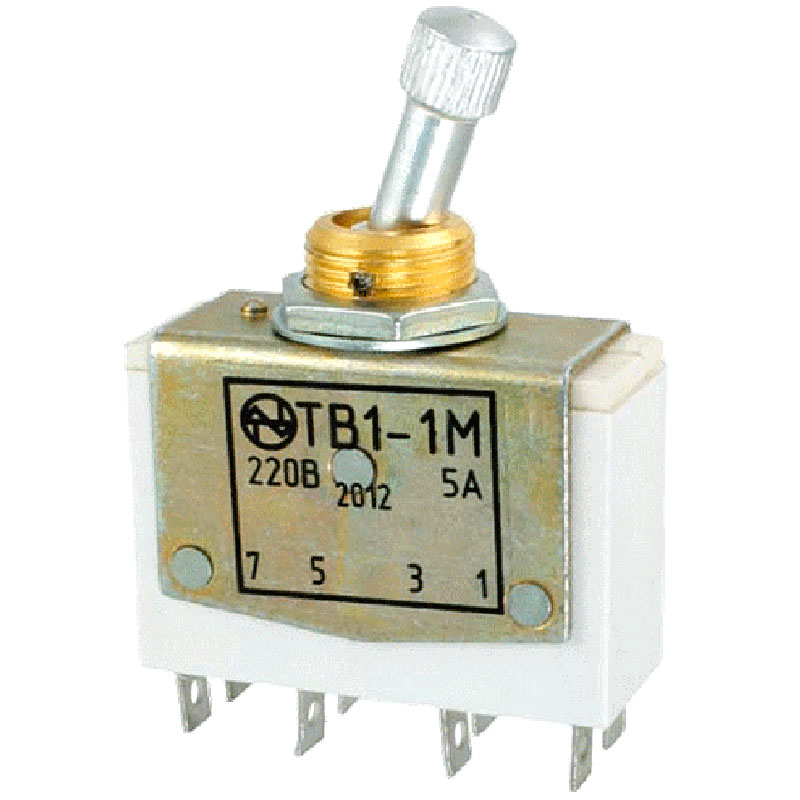

Выключатель ТВ1 (тумблер) с ручным рычажным приводом предназначен для применения в электробытовых приборах или аналогичном оборудовании, используемых в быту в цепях управления, сигнализации и контроля переменного и постоянного тока.
Тумблер рассчитан на номинальное напряжение 250В и номинальный ток 5А, предназначен для встройки в панель управления или отдельно.
Выключатель состоит из корпуса с контактными элементами и рычажного переключателя, соединенных между собой П-образной скобой. В металлическую скобу запрессована резьбовая втулка, за которую тумблер крепится с помощью гаек. Контактные элементы бывают парно замкнуты, парно разомкнуты. Изменение положения контактов осуществляется рычажным переключателем, который следует переместить (наклонить) в одно или более фиксированных положений. На скобе выключателя возле рычажного переключателя имеется выступ, который является исходным ключом. Присоединение проводов к контактным элементам осуществляется пайкой.
Особенности
- Простота, надежность, долговечность конструкции, удобство в эксплуатации.
- Удобство объемного монтажа.
- Унификация конструкции, позволяющая изменять схемы коммутации.
Тип исполнение |
Контактная группа |
Номинальное напряжение |
Номинальный ток |
Диаметр монтажного отверстия |
ТВ1 |
1”Р”+1”З” |
250 В |
5 А |
14,1 мм |
