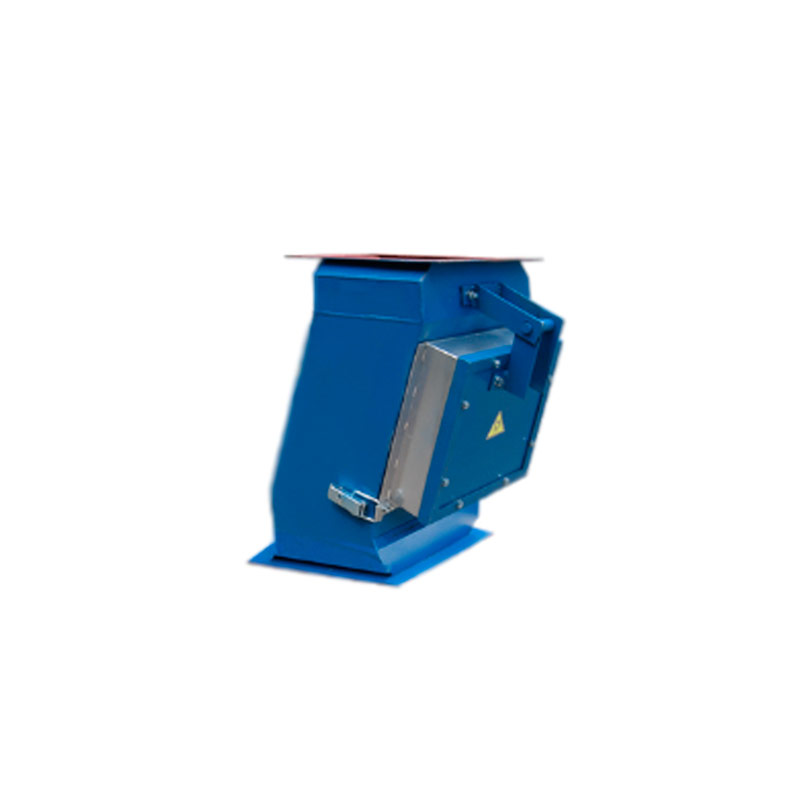

Трубные магнитные уловители ТМУ-Н2

Трубные магнитные уловители ТМУ-Н2 предназначены для извлечения крупных ферромагнитных металлических примесей (сколы, окалина) и предметов (болт, гайка, обрезки труб, арматуры, электрода и т.п.) из материалов, перемещаемых наклонными продуктопроводами, а именно: зерно, семечка, комбикорм, торф, щепа, опилки, цемент, техуглерод, пластик, резиновая крошка, промышленные отходы, мел, доломит, известняк, песок, бытовые отходы.

Устройство и принцип действия

Магнитная плита извлекает из потока продукта ферромагнитные предметы и надежноудерживает их на своей рабочей поверхности.

Наличие:
Под заказ
+7(499)346-62-92

Трубные магнитные уловители ТМУ-Н2 предназначены для извлечения крупных ферромагнитных металлических примесей (сколы, окалина) и предметов (болт, гайка, обрезки труб, арматуры, электрода и т.п.) из материалов, перемещаемых наклонными продуктопроводами, а именно: зерно, семечка, комбикорм, торф, щепа, опилки, цемент, техуглерод, пластик, резиновая крошка, промышленные отходы, мел, доломит, известняк, песок, бытовые отходы.

Устройство и принцип действия

Магнитная плита извлекает из потока продукта ферромагнитные предметы и надежноудерживает их на своей рабочей поверхности.

Для предотвращения механического сбивания удерживаемых ферромагнитных предметов, на рабочей поверхности магнитной плиты предусмотрены «трамплины» с пищевой нержавейки.

Трубный магнитные уловители ТМУ-Н2 устанавливаются в наклонные продуктопроводы (трубопроводы, самотеки), в местах пересыпки продукта.

Для установки трубного магнитного уловителя в продуктопроводе необходимо вырезать участок, высота которого равна высоте магнитного уловителя и с помощью фланцев закрепить трубный магнитный уловитель к продуктопроводу болтовым соединением.

Очистка трубного магнитного уловителя от ферромагнитных предметов осуществляется вручную.

Технические характеристики

Магнитная индукция на поверхности магнитной плиты:

  • 190 200мТл для магнитных систем на FeSr магнитах;
  • 250 600 мТл для магнитных систем на NdFeB магнитах;

Угол наклона продуктопровода от вертикали – не менее 15о.

Очистка - ручная, с остановкой подачи продукта.

В комплект поставки входят обратные фланцы.

Модификации
Тип Размеры, мм
А* B , ¤C , ¤D H L*
ТМУ-Н2-15/15-25 220 150 150 210 500 250
ТМУ-Н2-20/22-32 270 220 200 270 550 320
ТМУ-Н2-25/28-40 350 280 250 320 650 400
ТМУ-Н2-30/30-45 420 300 300 370 700 450

* - размеры «А» и « L» могут быть изменены в зависимости от слоя продукта в трубопроводе
