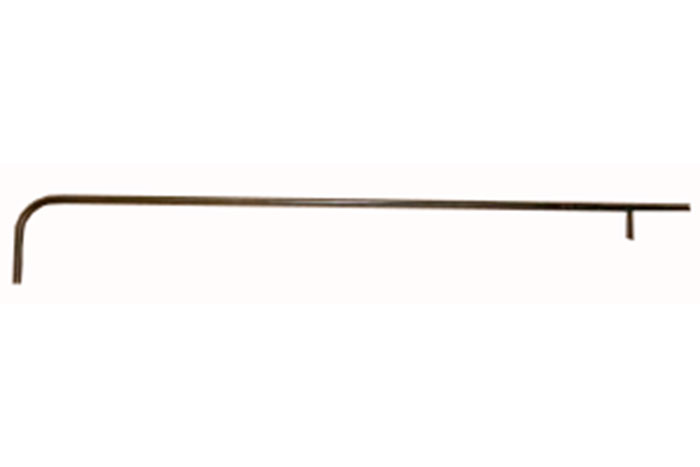

Трубки пневмометрические (напорные)

Напорные трубки в комплекте с дифференциальными микроманометрами предназначены для измерения динамического давления и последующего определения скорости и объёмного расхода в газовых потоках в диапазоне скоростей от 4 до 30 м/с. Трубки напорные выпускаются в различных конструктивных исполнениях.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Напорные трубки в комплекте с дифференциальными микроманометрами предназначены для измерения динамического давления и последующего определения скорости и объёмного расхода в газовых потоках в диапазоне скоростей от 4 до 30 м/с. Трубки напорные выпускаются в различных конструктивных исполнениях.

Типы трубок
Название трубки Тип трубки
Трубка напорная Пито ТНП
Трубка напорная МИОТ ТНМ
Трубка напорная НИИОГАЗ ТН
Трубка напорная Гинцветмет ТНГ
Трубка напорная Проба ТПП
Трубка напорная усредняющая Проба ТНУ

Напорные трубки Пито и МИОТ в комплекте с дифференциальными микроманометрами предназначены для измерения статического, полного и динамического давлений малозапыленных газов (при запыленности газового потока до 1 г/м3) и последующего определения скорости потока газа и объёмного расхода по методике, изложенной в ГОСТ 8.361-79 и в ГОСТ 12.3.018-79.

Напорные трубки НИИОГАЗ, Гинцветмет и Проба в комплекте с дифференциальными микроманометрами применяются для определения динамического и полного давлений газов в запыленных потоках, отходящих от стационарных источников загрязнения в газоходах и вентиляционных системах, и последующего определения скорости потока и объёмного расхода газа по методике, изложенной в ГОСТ 17.2.4.06-90.

Трубка напорная усредняющая Проба устанавливается стационарно в трубу перпендикулярно газовому потоку в место замера скорости газового потока. В комплекте с дифференциальным микроманометром усредняющая трубка предназначена для измерения среднего динамического давления газа по всему сечению газохода и последующему определению средней скорости потока газа и объёмного расхода в газоходе.

Напорные трубки НИИОГАЗ и Проба предназначены для работы при температуре газового потока от -40 до 600 °С, а трубки напорные Пито, МИОТ и Гинцветмет – от -40 до 240 °С. Трубки напорные изготавливаются из стали марки 12Х18Н10Т.

Технические характеристики

  • Скорость измеряемого газового потока – от 4 до 30 м/с.
  • Средний коэффициент преобразования динамического давления Кt во всем диапазоне скоростей:
    • для напорных трубок Пито и МИОТ – от 0,95 до 1,05;
    • для напорных трубок НИИОГАЗ, Гинцветмет и Проба – от 0,5 до 0,7.
  • Пределы допускаемой относительной погрешности коэффициента преобразования для всего диапазона скоростей:
    • для напорных трубок Пито и МИОТ – ±3%;
    • для напорных трубок НИИОГАЗ, Гинцветмет и Проба – ±5%.
Размеры и масса напорных трубок
Наименование параметра Трубка конструкции НИИОГАЗ, Гинцветмет, Проба Трубка конструкции Пито и МИОТ
Длина, м от 0,5 до 2,5 от 0,4 до 2,0
Наружный диаметр трубок, мм от 6 до 16 от 6 до 10
Внутренний диаметр трубок, мм от 4 до 14 от 2 до 6
Длина наконечников, мм от 60 до 100
для НИИОГАЗ
от 72 до 120
Масса, кг от 0,4 до 2,0 от 0,3 до 1,2
