Транзисторы КТ3157А

Кремниевые эпитаксиально-планарные биполярные транзисторы КТ3157А предназначены для использования в модуле видеоусилителя телевизионных приемников, и других каскадах радиоэлектронной аппаратуры широкого применения.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Кремниевые эпитаксиально-планарные биполярные транзисторы КТ3157А предназначены для использования в модуле видеоусилителя телевизионных приемников, и других каскадах радиоэлектронной аппаратуры широкого применения.

Обозначение технических условий

  • аАО.336.727 ТУ / 02

Особенности

  • Диапазон рабочих температур: - 45 до + 100 C

Корпусное исполнение

  • пластмассовый корпус КТ-26 (ТО-92)

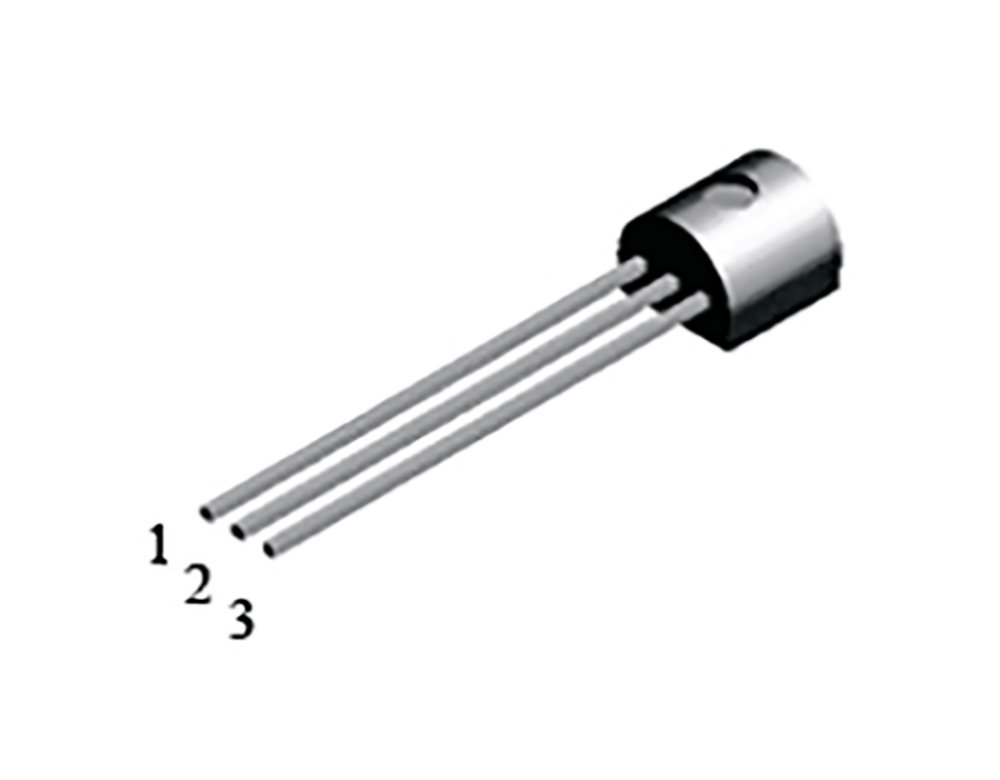

Назначение выводов
Вывод Назначение
№1 База
№2 Эмиттер
№3 Коллектор
Основные электрические параметры КТ3157А при Токр. среды = 25 С
Параметры Обозначение Ед.измер Режимы измерения Min Max
Граничное напряжение коллектор -

эмиттер

Uкэо гр. В Iк= -10mA, Iб=0 -250 -
Обратный ток коллектора Iкбо мкА Uкб=-250В,Iэ=0 - -0,1
Обратный ток эмиттера Iэбo мкА Uэб=-5В - -10
Обратный ток коллектор-эмиттер Iкэr мкА Uкэ=-250В,

Rбэ=10кОм

- -10
Статический коэффициент передачи тока h21Е - Uкб=-19B,Iэ=-25мA 50 -
Напряжение насыщения коллектор- эмиттер Uкэ(нас) В Iк=-15мA, Iб=-3мA - -1,0
Напряжение насыщения база - эмиттер Uбэ(нас) В Iк=-15мA, Iб=-3мA - -1,2
Емкость коллекторного перехода Ск * пФ Uкб=-30В,f=10МГц - 5,5
Емкость эмиттерного перехода Сэ * пФ Uэб=-0,5В,f=10МГц - 50
Граничная частота коэффициента передачи тока fгр * МГц Uкб=-10B,Iэ=-10мA 60 -

* Справочные параметры

Значения предельно допустимых электрических режимов эксплуатации КТ3157А
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В -250
Напряжение коллектор-эмиттер Uкэ max В -250
Напряжение эмиттер-база Uэб max В -5
Постоянный ток коллектора Iк max мА -30
Импульсный ток коллектора Iки max мА -100
Постоянный ток базы Iб max мА -20
Постоянная рассеиваемая мощность коллектора Pк max мВт 200
Температура перехода Tj C 150
