Транзистор КТ837А

Биполярный эпитаксиально-планарный p-n-p транзистор КТ837А предназначен для применения в схемах переключения, выходных каскадах низкочастотных усилителей, преобразователях и стабилизаторах постоянного напряжения и другой аппаратуре, изготавливаемой для народного хозяйства.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Биполярный эпитаксиально-планарный p-n-p транзистор КТ837А предназначен для применения в схемах переключения, выходных каскадах низкочастотных усилителей, преобразователях и стабилизаторах постоянного напряжения и другой аппаратуре, изготавливаемой для народного хозяйства.

Номер технических условий

  • аАО.336.403 ТУ / 03

Особенности

  • Диапазон рабочих температур:  - 60 до + 100 С

Корпусное исполнение

  • пластмассовый корпус КТ-28 (ТО-220)

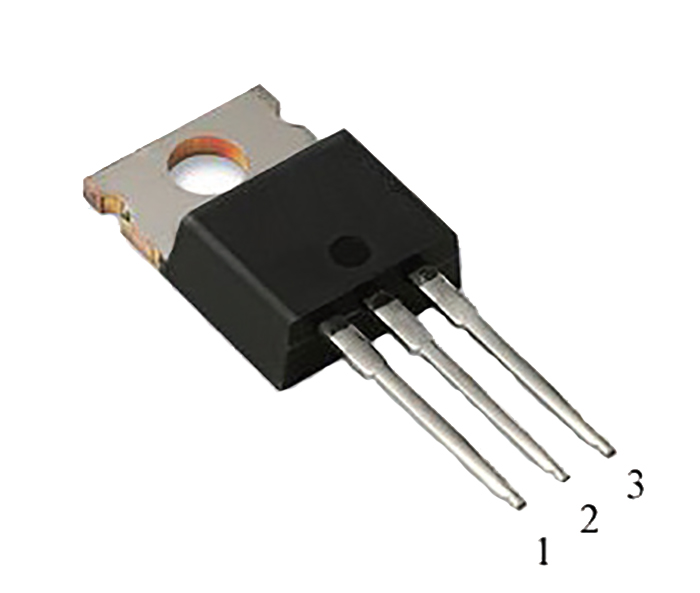

Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 Коллектор
№3 База

Uкэ нас

Основные электрические параметры КТ837 при Токр. среды = + 25 С
Параметры Обозн. Ед. изм. Режимы измерения Min Max
Обратный ток коллектор-эмиттер Iкэr мА Uкэ = Uкэ max

при Rэб =

- 10
Обратный ток коллектор-эмиттер Iкэr мА Uкэ = Uкэ max

при Rэб= 100 Ом

- 10
Обратный ток коллектор-база Iкбо мА Uкб = Uкб max - 0,15
Обратный ток эмиттера

КТ837А - К

КТ837 Л - Ф

Iэбо мА Uэб =15 В

Uэб =5 В

- 0,3

0,3

Стат. коэффициент передачи тока h21э - Uкэ =5 B, Iк =2A 10

40

КТ837А, Л, Г, П, Ж, Т
КТ837Б, М, Д, Р, И, У 20 80
КТ837В, Н, Е, С, К, Ф 50 150
Напряжение насыщения коллектор-эмиттер

В

Iк= 3 A, Iб= 0,37 A - - 2,5
КТ837А - В, Л - Н
КТ837Г - Е, П - С Iк= 3 A, Iб= 0,37 A - 0,9
КТ837Ж - К, Т - Ф Iк= 2 А, Iб= 0,3 A - 0,5
Напряжение насыщения база-эмиттер Uбэ нас В Iк= 2 A, Iб=0,5 A - 1,5
Значения предельно допустимых электрических режимов эксплуатации КТ837
Параметры Обознач. Ед. измер. Знач.
Постоянное напряжение коллектор-база Uкб max В 80
КТ837А, Б, В, Л, М, Н
КТ837Г, Д, Е, П, Р, С 60
КТ837Ж, И, К, Т, У, Ф 45
Постоянное напряжение коллектор-эмиттер Rэб= Ом Uкэ max В 60
КТ837А, Б, В, Л, М, Н
КТ837Г, Д, Е, П, Р, С 45
КТ837Ж, И, К, Т, У, Ф 30
Постоянное напряжение коллектор-эмиттер Rэб=100 Ом Uкэ max В 70
КТ837А, Б, В, Л, М, Н
КТ837Г, Д, Е, П, Р, С 55
КТ837Ж, И, К, Т, У, Ф 40
Постоянное напряжение эмиттер-база

КТ837А - К

КТ837Л - ф

Uэб max В 15

5

Постоянный ток коллектора Iк max А 7.5
Максимально допустимый постоянный ток базы Iб max А 1
Пост. рассеиваемая мощность коллектора без теплоотвода Pк max Вт 30
Пост. рассеиваемая мощность коллектора с теплоотводом Pк max Pк max 1
