Транзистор КТ738А

Кремниевые эпитаксиально-планарные биполярные транзисторы КТ738А предназначены для применения в мощных усилителях и ключевых схемах аппаратуры широкого применения.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Кремниевые эпитаксиально-планарные биполярные транзисторы КТ738А предназначены для применения в мощных усилителях и ключевых схемах аппаратуры широкого применения.

Особенности

  • диапазон рабочих температур от - 60 до + 125 C
  • комплиментарная пара КТ739А

Обозначение технических условий

  • АДБК. 432150.819 ТУ

Корпусное исполнение

  • пластмассовый корпус КТ-43 (ТО-218)

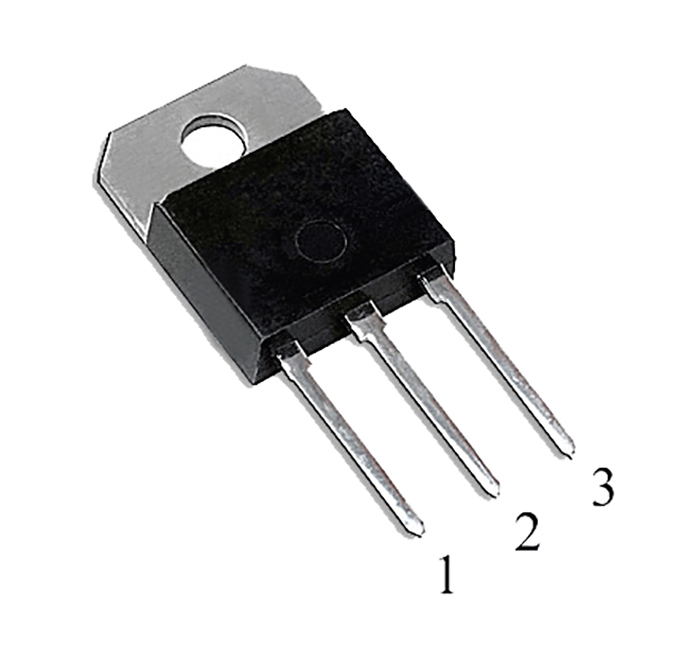

Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
Основные электрические параметры КТ738А при Токр. среды = 25 С
Параметры Обозначение Ед. измеp Режимы измерения Min Max
Граничное напряжение коллектор-эмиттер Uкэо гp. В Iк=30mA, Iб=0 60 -
Обратный ток коллектора Iкбo мА Uкб=100В,Iэ=0 - 1,0
Обратный ток коллектор-эмиттер Iкэо Iкэr мА

мА

Uкэ=30В, Iб=0 Uкэ=70В, Iб=0,

Rбэ=100Ом

- 0,7

1,0

Обратный ток эмиттера Iэбо мА Uэб=7B, Iк=0 - 5,0
Статический коэффициент передачи тока h21Е - Uкэ=4B, Iк=4A Uкэ=4B, Iк=10A 20

5

70

-

Напряжение насыщения коллектор-эмиттер Uкэ(нас) В Iк=4A, Iб=0,4A Iк=10A, Iб=3,3A - 1,1

3,0

Напряжение насыщения база-эмиттер Uбэ(нас) В Iк=4,0A, Iб=0,4A - 1,8
Граничная частота коэф. передачи тока fгр. МГц Uкэ=5B, Iк=0,1A,

f=1Мгц

4,0 -
Значения предельно допустимых электрических режимов эксплуатации КТ738А
Параметры Обозначение Единица измер. Значение
Напряжение коллектор-база Uкб max В 100
Напряжение коллектор-эмиттер Uкэ max В 60
Напряжение коллектор-эмиттер (Rэб=100 Ом) Uкэr max В 70
Напряжение эмиттер-база Uэб max В 7
Постоянный ток коллектора Iк max А 15
Постоянный ток базы Iб max А 7
Рассеиваемая мощность коллектора Pк max Вт 90
Тепловое сопротивление переход-корпус Rt пер-ср C/Вт 1,39
Температура перехода Tj C 150
