Транзистор КТ6113Г

Транзистор КТ6113Г n-p-n кремниевый эпитаксиально-планарный предназначен для использования в высокочастотных устройствах, в узлах и блоках радиоэлектронной аппаратуры, изготавливаемой для народного хозяйства.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Транзистор КТ6113Г n-p-n кремниевый эпитаксиально-планарный предназначен для использования в высокочастотных устройствах, в узлах и блоках радиоэлектронной аппаратуры, изготавливаемой для народного хозяйства.

Номер технических условий

  • АДБК.432140.421 ТУ

Особенности

  • - 45 до + 100 C

Корпусное исполнение

  • пластмассовый корпус КТ-26 (ТО-92)

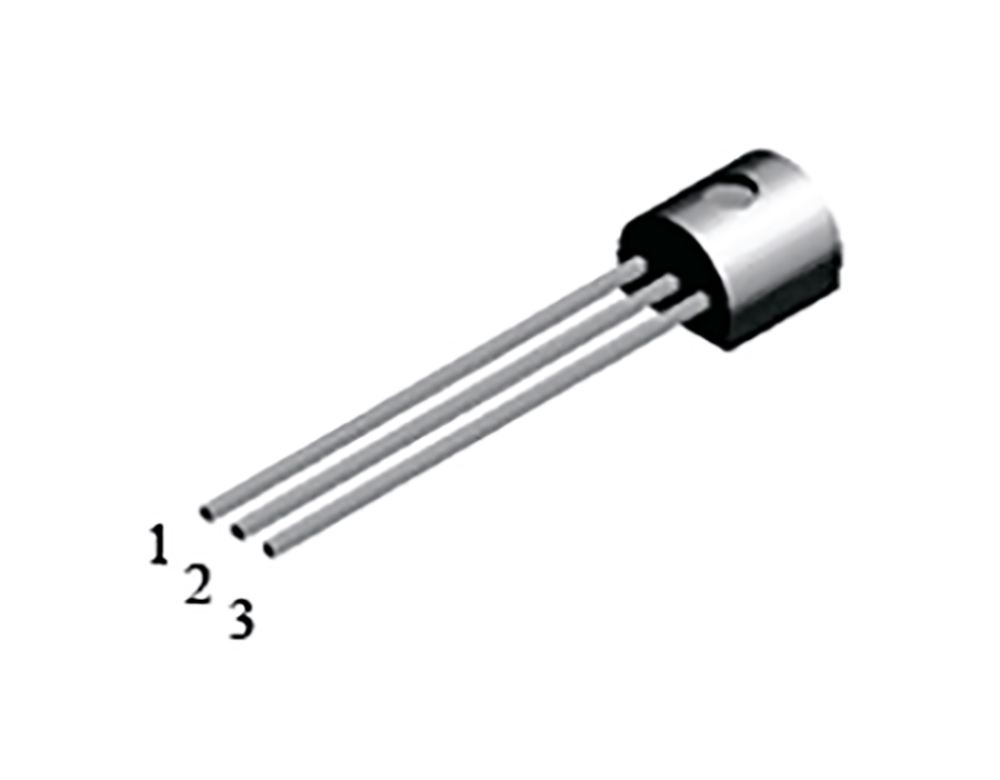

Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
№3 Эмиттер
Основные электрические параметры КТ6113 при Токр. среды = 25 С
Параметры Обозначение Ед. изм. Режимы измерения Min Max
Граничное напряжение коллектор- эмиттер Uкэо гр. В Iэ=10mA, Iб=0 15 -
Обратный ток коллектора Iкбо нА Uкб=12В, Iэ=0 - 50
Обратный ток эмиттера Iэбо мкА Uэб=5В, Ik=0 - 10
Статический коэффициент передачи тока h21э - Uкб=5B, Iк=1мA 28 198
Емкость коллекторного перехода Ск Пф Uкб=10В, Iэ=0,

f=1мГц

- 1,7
Напряжение насыщения коллектор- эмиттер Uкэ(нас) В Iк=10мA, Iб=1мA - 0,5
Граничная частота коэф. передачи тока fгр. МГц Uкэ=5B, Iэ=5мA 700 -

* Справочные параметры

Значения предельно допустимых электрических режимов эксплуатации КТ6113
Параметры Обозначение Единица измер. Значение
Напряжение коллектор-база Uкб max В 30
Напряжение коллектор-эмиттер Uкэ max В 15
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max 50
Рассеиваемая мощность коллектора Pк max Вт 400
Температура перехода Тj С 150
