Транзистор КТ541А

Транзистор КТ541А n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в выходных каскадах видеоусилителей цветных телевизоров, мониторов и другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Транзистор КТ541А n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в выходных каскадах видеоусилителей цветных телевизоров, мониторов и другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.

Особенности

  • диапазон рабочих температур от - 45 до +125 C
  • гарантийная наработка транзистора 50000 ч.
  • BF422
  • пара КТ542А

Номер технических условий

  • АДКБ.432140.381 ТУ

Корпусное исполнение

  • пластмассовый корпус КТ-26 (ТО-92)

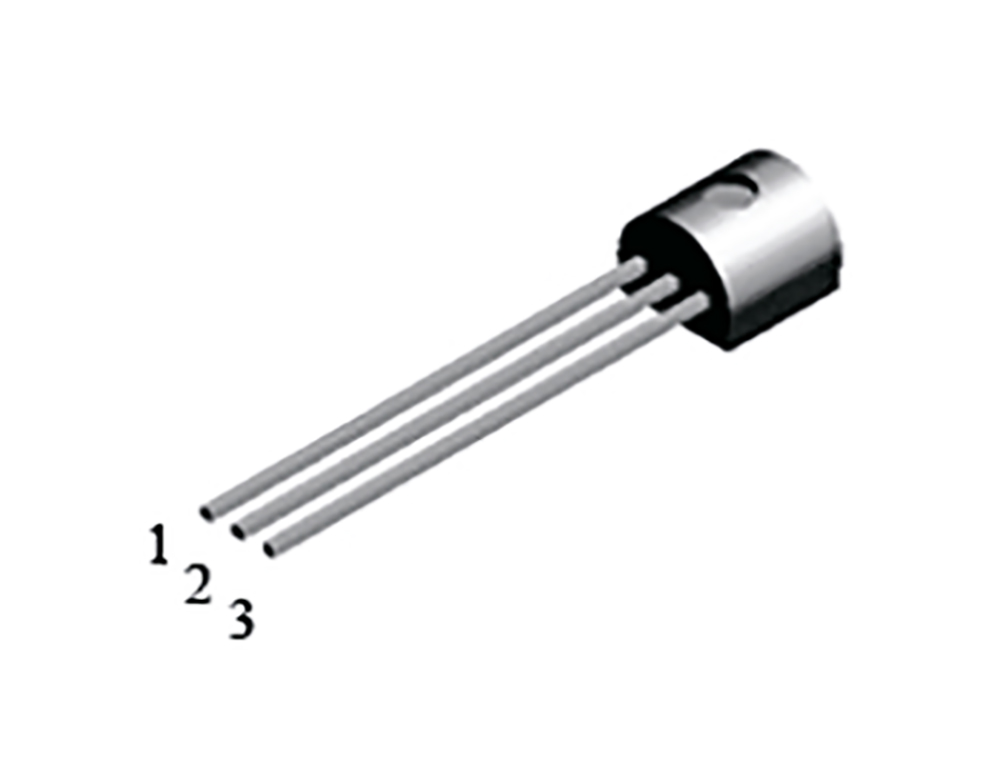

Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
Основные электрические параметры КТ541А
Наименование параметра (режим измерения), единица измерения Буквенное обознаение Норма Температура,

С

не менее не более
Обратный ток коллектора

(UКБ = 200 В, IЭ = 0), мкА

IКБО - 0,05 25
Обратный ток коллектора

(UКБ = 200 В, IЭ = 0), мкА

IКБО - 10 125
Обратный ток коллектора

(UКБ = 200 В, IЭ = 0), мкА

IКБО - 1,0 -45
Обратный ток коллектора

(UКБ = 250 В, IЭ = 0), мкА

IКБО - 50 25
Обратный ток коллектор-эмиттер

(UКЭ= 250 В, RЭБ = ), мкА

IКЭО -

100



25

Обратный ток эмиттера

(UЭБ = 5 В, IК = 0), мкА

IЭБО - 0,05 25
Статический коэффициент передачи тока *,** h21Э 50 - 25
(UКЭ = 20 В, IК = 25 мА) 60 - 125
15 - -45
Напряжение насыщения коллектор-эмиттер* (IК = 30 мА, IБ = 5 мА), В UКЭ нас - 0,6 25
Напряжение насыщения база-эмиттер* (IК = 30 мА, IБ = 5 мА), В UБЭ нас - 2,0 25
* tи

** При измерении в схеме с общей базой UКБ= (UКЭ – 2, 0) В, IЭ= IК.

Значения предельно допустимых электрических режимов эксплуатации КТ541А
Наименование параметра (режим и условия измерения), единица измерения Буквенное обозначение Норма
Максимально допустимое постоянное напряжение коллектор-база (IЭ = 0), В UКБ mах 250
Максимально допустимое постоянное напряжение коллектор-эмиттер (IБ = 0), В UКЭ max 250
Максимально допустимое постоянное напряжение эмиттер-база, (Iк = 0), В UЭБ mах 5
Максимально допустимый постоянный ток коллектора, мА * IК mах 50
Максимально допустимый импульсный ток коллектора (tи IК, и mах 100
Максимально допустимый импульсный ток базы, (tи IБ, и mах 50
Максимально  допустимая  постоянная  рассеиваемая  мощность  коллектора, Вт , при –45 С РК mах 0,625
Максимально допустимая температура перехода, С Тпер.mах 150
Тепловое сопротивление переход-среда, С/Вт RU пер-ср 200
* При условии непревышения РК mах .

** В диапазоне температур среды от 25 до 125 С РК mах рассчитывают по формуле: РК mах = (Тпер.mах – Тср ) / RU пер-ср
