Транзистор КТ538А

Цена: По запросу
Нужна консультация?
  • 7(499) 677-66-22
  • priborpost@yandex.ru

Транзистор КТ538А n-p-n кремниевый эпитаксиально-планарный предназначен для использования в преобразователях напряжения и другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.

Номер технических условий

  • АДБК.432140.092 ТУ

Особенности

  • - 45 до + 125C

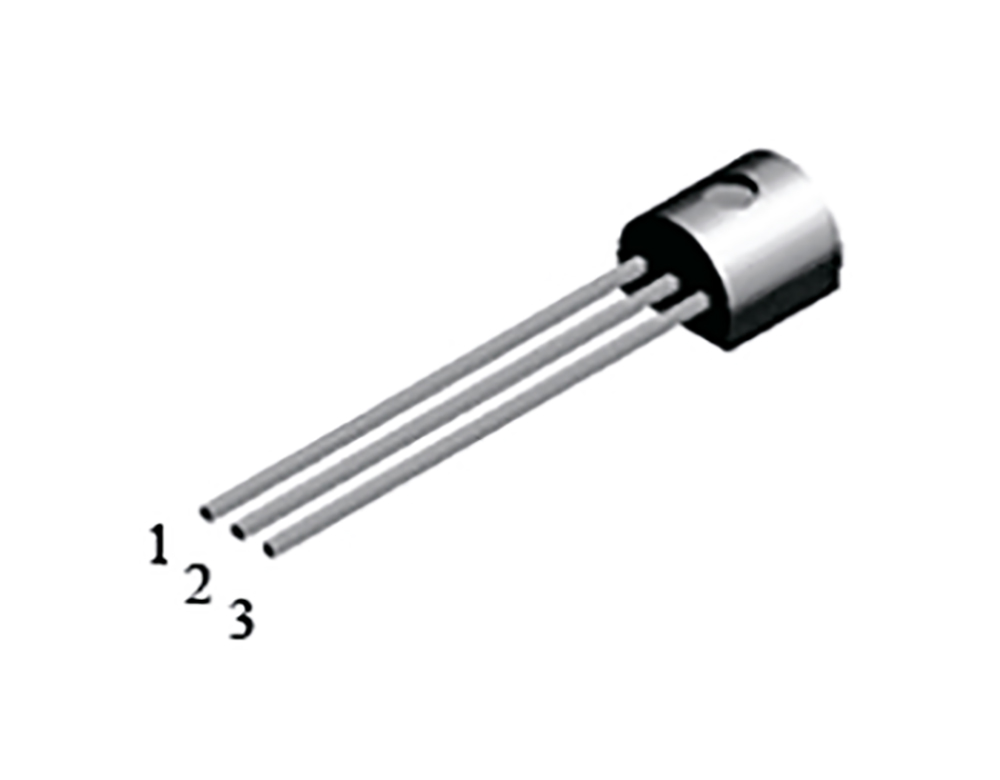

Корпусное исполнение

  • пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
Основные электрические параметры КТ538А
Параметры Обозначение Ед. изм. Режимы измерения Min Max
Гр. напряжение коллектор-эмиттер Uкэо гр.* В Iк=10mA, Iб=0 400 -
Обратный ток коллектор-эмиттер Iкэк мкА Uкэ'=600 В, Uэб=0 - 100
Обратный ток коллектора -эмиттер Iкэо мкА Uк'=400 В, Rэб= - 100
Обратный ток эмиттера Iэбо мкA Uэб=9 B - 100
Статический коэффициент передачи тока h21Е * - Uкэ=20 B, Iк=20 мA 10 90
Uкэ=5 B, I к=1 мA 8 -
Напряжение насыщения коллектор- эмиттер Uкэ(нас) * В Iк=50 мA, Iб= 10 мA - 0,5
Iк=200 мA, Iб= 50 мA - 1,5
Напряжение насыщения база- эмиттер Uбэ(нас) * В Iк=200 мA, Iб=50 мA - 1,3
Емкость коллекторного перехода Ск пФ Uкб=10B, Iэ=0,

f=1МГц

- 8
Емкость эмиттерного перехода Сэ пФ Uэб=10B, Iэ=0,

f=1МГц

- 80

*tи 100

Значения предельно допустимых электрических режимов эксплуатации КТ538А
Параметры Обозначение Ед. измер. Значение
Максимально допустимое постоянное наряжение коллектор- эмиттер Uкэ max ( Rбэ = ) В 400
Максимально допустимое нпряжение коллектор- эмиттер Uкэ max (Uбэ =0) В 600
Максимально допустимое постоянное напряжение эмиттер-база Uэб max В 9
Максимально допустимый постоянный ток коллектора Iк max мА 0,5
Максимально допустимый постоянный ток базы Iб max мА 0,3
Максимально допустимая рассеиваемая мощность коллектора Pк max Вт 0,7
Тепловое сопротивление переход-среда Rt пер-ср C/Вт 178
Температура перехода Tj C 150
