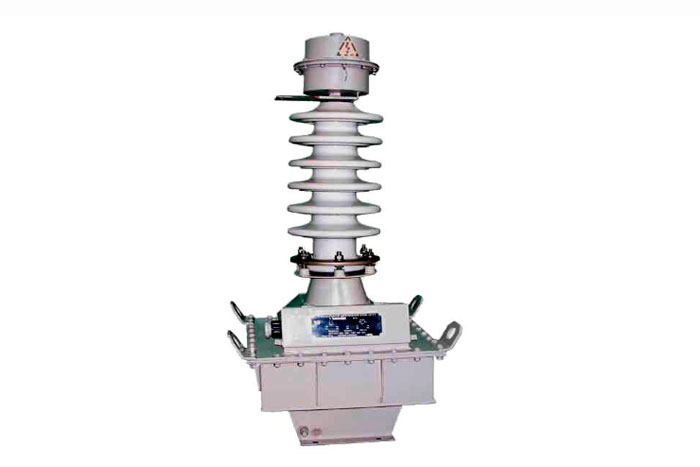

Трансформаторы ЗНОМ-27 III У1, ЗНОМ-27 III ХЛ1

Трансформаторы ЗНОМ-27 III У1, ЗНОМ-27 III ХЛ1 предназначены для применения в электрических цепях переменного тока частотой 50 Гц или 60 Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Наличие:
Под заказ
+7(499)346-62-92

Трансформаторы ЗНОМ-27 III У1, ЗНОМ-27 III ХЛ1 предназначены для применения в электрических цепях переменного тока частотой 50 Гц или 60 Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Технические характеристики
Параметры Значение
Номинальное напряжение обмоток, В
  • первичной
  • вторичной основной
  • вторичной дополнительной
27500
100
127
Номинальная мощность вторичной основной обмотки в классе точности, В·А
  • 0,2
  • 0,5
  • 1,0
150
300
600
Номинальная мощность вторичной дополнительной обмотки, В·А
в классе точности
600
Наибольшее рабочее напряжение, кВ 32
Предельная мощность, В·А 1000
Категория исполнения в зависимости от длины пути утечки внешней изоляции III
Удельная длина пути утечки внешней изоляции, см/кВ 2,95
Испытательное напряжение грозового импульса внутренней и внешней изоляции, кВ
  • полный импульс
  • срезанный импульс
170
200
Испытательное напряжение электрической прочности изоляции одноминутное промышленной частоты, к В 80
Масса, кг
  • трансформатора с маслом
  • трансформатора
145
20
Габаритные размеры, мм 444х464х1165
Установочные размеры, мм 150х308; 4 отв. D 14
