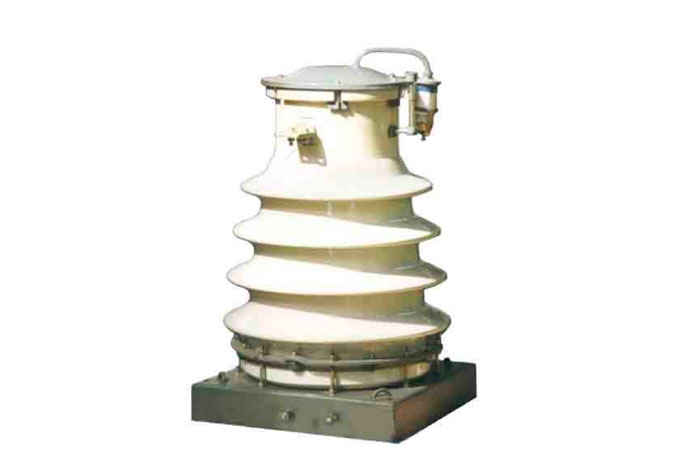

Трансформаторы ТФЗМ 123 II-IV У1, ТФЗМ 123 II-IV УХЛ1

Трансформаторы ТФЗМ 123II-IV У1, ТФЗМ123 II-IV УХЛ1 предназначены для передачи сигнала измерительной информации, приборам измерения, защиты, автоматики, сигнализации, и управления в электрических цепях переменного тока.

Наличие:
Под заказ
+7(499)346-62-92

Трансформаторы ТФЗМ 123II-IV У1, ТФЗМ123 II-IV УХЛ1 предназначены для передачи сигнала измерительной информации, приборам измерения, защиты, автоматики, сигнализации, и управления в электрических цепях переменного тока.

Диапазоны измерений
Номинальная сила первичного тока, А Номинальная сила тока динамической стойкости, кА Номинальная сила тока термической стойкости, кА
100 20 4
150 30 6
200 42 8
300 62 12
400 84 16
600 84 26
750 84 26
1000 90 30
1200 120 40
1500 150 45
2000 200 60
Технические характеристики
Параметры Значение
Номинальное напряжение, кВ 110
Наибольшее напряжение оборудования, кВ 126
Номинальная сила вторичного тока, А 1 или 5
Число вторичных обмоток:
  • для защиты
    • с номинальной вторичной нагрузкой, В·А
    • класс точности
  • для измерения
    • с номинальной вторичной нагрузкой, В·А
    • класс точности
    • нагрузка ответвления
    • класс точности ответвления
4
3
20, 30, 30
10Р
1
30; 20
0,2S; 0,2; 0,5S; 0,5
30
0,5 или 1
Минимальное нормированное значение удельной длины пути утечки, мм/кВ 22,5
Время протекания силы тока термической стойкости, с 3
Коэффициент предельной точности вторичных обмоток для защиты 20
Испытательное напряжение грозового импульса внутренней и внешней изоляции, кВ
  • полный импульс
  • срезанный импульс
550
635
Испытательное напряжение электрической прочности изоляции одноминутное промышленной частоты, кВ 230
Масса, кг
  • трансформатора с маслом
  • масла
545
153
Габаритные размеры
  • высота
  • ширина
1690
720
Установочные размеры 552х512; 4 отв. D18
Модификации Трансформаторы ТФЗМ 123 II-IV У1, ТФЗМ 123 II-IV УХЛ1
